Bilyalı Değirmen Büyük Dişli Çemberi Dökme Çelik Diş Yüzeyi İnce Taşlama Özelleştirmesi

Teknik Gereksinimler
1) Yüzey sertleştirme ön işlemi normalizasyondur ve sertliği HB210-250'dir. Mekanik özellikleri şunlardır: çekme dayanımı Rb690MPa, akma dayanımı Rs490MPa, uzama D511%, kesit daralması W25% ve darbe dayanımı Ak30J. Dişli dişleri, 3-5mm etkili sertleştirilmiş tabaka derinliği ile HRC50-55 sertliğine indüksiyonla sertleştirilmiştir.
2) Dişli boyunca ultrasonik hata tespiti yapılır ve iç kalite GB7233-87'de belirtilen Sınıf II gereksinimlerini karşılamalıdır. Dişli dişleri ve geçiş pahları üzerinde manyetik partikül muayenesi de yapılır ve kalite GB/T9444-88'de belirtilen Sınıf II gereksinimlerini karşılamalıdır.

Dişli Çemberi Üretim Süreci
2.1 Kütükler
Çelik döküm kütükleri fabrika tarafından sağlanır ve GB11352-89'a uygun olarak üretilir. Dökümler, döküm proses gereksinimlerine göre kalıplanır, eritilir, dökülür, kutulanır, temizlenir ve düzeltilir. Muayene ve kabul sırasında, çelik dökümler çizimlere ve teknik gereksinimlere göre incelenir. JB/T6402-92'ye göre uygun bulunduktan sonra, bir sonraki işleme bırakılır.

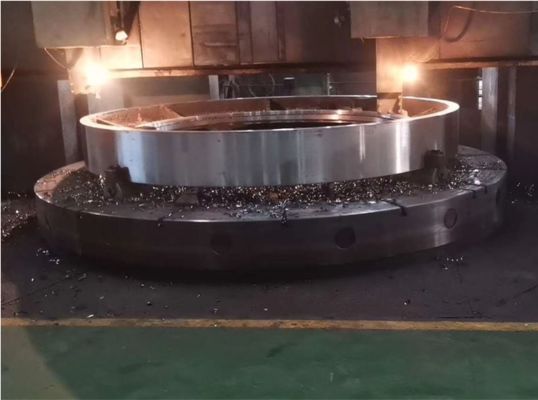

2.2 Kaba İşleme: İşaretleme ve işleme payları çizim gereksinimlerine göre yapılır, ardından hizalama, bağlantı, iç ve dış çevrelerin işlenmesi, eşleşme yüzeylerinin frezelenmesi ve delme işlemleri yapılır.
2.3 Hata Tespiti: Tüm döküm boyunca ultrasonik hata tespiti yapılır. İç kalite, GB7233-87'de belirtilen Sınıf II gereksinimlerini karşılamalıdır.
2.4 Normalizasyon Ön İşlemi: Yarı halka dişliler, sonraki yüzey sertleştirmesi için iyi bir mikro yapı sağlamak üzere normalleştirilir ve temperlenir. Yarı halka dişliler, ısıl işlem sonrası deformasyon açısından çizim gereksinimlerine göre incelenir. 2.5 Son Muayene
İlk olarak, orta frekanslı su verme ve temperlemeden sonra, halka dişlinin her bir diş yuvasının sertliğini kontrol edin ve çizim gereksinimlerini karşıladığından emin olun. İkincisi, maksimum dış çapın (D6944) artıp artmadığını kontrol edin. Deformasyon 3 mm ise, gereksinimleri karşılayana kadar mekanik düzeltme gereklidir. Üçüncüsü, dişli dişleri ve geçiş pahları üzerinde manyetik partikül muayenesi yapın. Kalite, GB/T9444-88'de belirtilen ikinci seviye gereksinimleri karşılamalıdır. Son olarak, çizimlere ve teknik gereksinimlere göre son bir muayene yapın.

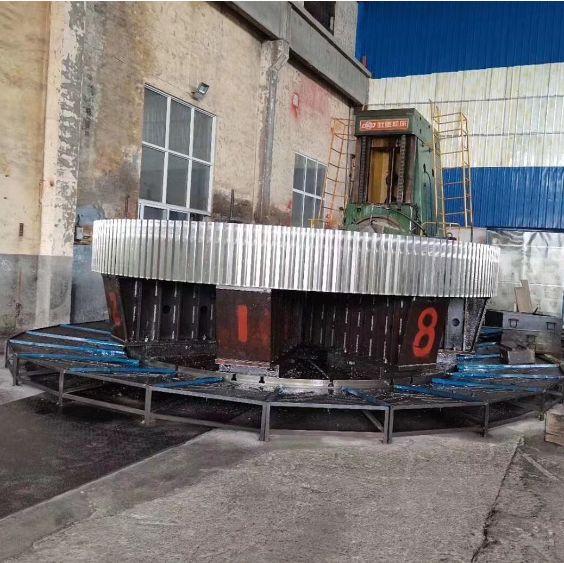

Ürün Teşhiri

Ürün Parametreleri
