Ürün Açıklaması
Çubuk değirmeni, esas olarak malzemelerin ince kırılması ve öğütülmesi için kullanılan önemli bir endüstriyel ekipmandır. Çalışma prensibi, motorun silindiri döndürmesidir. Silindirin içinde, öğütme ortamı olarak çelik çubuklar bulunur. Çelik çubukların darbe ve öğütme etkisi altında, malzemeler kırılır.
Yapısal bileşim
Esas olarak bir motor, bir ana redüktör, bir transmisyon parçası, bir silindir parçası, bir ana yatak, bir yavaş hızlı transmisyon parçası, bir besleme parçası, bir boşaltma parçası, bir halka contası, bir ince yağlama istasyonu, büyük ve küçük dişli püskürtme yağlaması, bir temel parçası vb.'den oluşur.
Çalışma prensibi
Motor, redüktör ve çevredeki büyük dişli tarafından redüksiyon iletimi için tahrik edilir veya doğrudan düşük hızlı bir senkron motor tarafından silindiri döndürür.
Santrifüj kuvveti ve sürtünme etkisi altında, öğütme ortamları belirli bir yüksekliğe kaldırılır ve daha sonra malzemeleri kırmak için düşer.
Uygulama alanı Cevher Öğütme Değirmeni
Madencilik: Cevherleri kırmak ve öğütmek için kullanılır, sonraki mineral işleme prosedürleri için temel hammaddeler sağlar.
Yapı malzemeleri: Çimento üretim sürecinde, kireçtaşı ve kil gibi ham maddeleri öğütmek için kullanılır.
Kimya endüstrisi: Ürün kalitesini ve performansını sağlamak için kimyasal hammaddeler üzerinde rafine işlem gerçekleştirin.
Cevher Öğütme Değirmeninin Özelliği
- Silindirik değirmen, tahrik tipi kenar tahrik, merkez tahrik, çok noktalı kavrama ile kenar tahrik vb. kullanır; asenkron motor redüktör pinyon ve dişli ile ve ayrıca senkron motor hava kavramalı pinyon ve dişli ile tahrik edilir.
- Genellikle her iki uçta statik-dinamik basınç yatağı ile desteklenir. Tamamen kapalı kendi kendine hizalanan 120o oskülasyonlu rocker yatağı kullanılır. Ayrıca tek veya çift kaymalı statik-dinamik yataklar kullanılabilir. Burç, NC makinesi ile yapılır.
- Büyük açık dişli, AGMA standardı kullanılarak tasarlanmıştır, güvenilir bir şekilde kapatılmış dişli muhafazası ve gres otomatik püskürtme yağlama sistemi ile donatılmıştır.
- Kabuk, bir değirmenin ana parçasıdır. Güvenilir çalışmayı sağlamak için bilgisayar ile sonlu elemanlar analizi yapın;
- Kabuk otomatik olarak kaynaklanır, ultrasonik olarak denetlenir, tamamen tavlanır ve büyük özel takım tezgahları üzerinde tek bir sıkıştırmada işlenir; besleme ve boşaltma hunisi, boyunduruk vb. gibi statik-dinamik bağlantı parçalarında yağ ve bulamaç sızıntısını önlemek için özel bir conta vardır;
- Astar, şirketimiz tarafından yapılan, yüksek sertliğe ve uzun hizmet ömrüne sahip, özel olarak ısıl işlem görmüş aşınma dirençli malzemedendir. Ayrıca diğer aşınma dirençli döküm veya kauçuk astar da kullanılabilir;
- Orta ve büyük değirmenler için yavaş hız tahriki vardır;
- Orta ve büyük değirmenler için yüksek ve alçak basınçlı yağlama istasyonu donatılmıştır;
- Kontrol ve koruma sistemi PLC tarafından kontrol edilir.
Cevher Öğütme Değirmeninin Teknik Parametreleri
| Model | Silindir Çapı
(mm) | Silindir Uzunluğu
(mm) | Etkili Hacim
(m3) | Değirmen Hızı
(dev/dak) | Öğütme ortamı yükü (t) | Elektromotor | Boyut
(U×G×Y )
(m) | Ağırlık
(T) |
Motor gücü
(kW) | Hız
(dev/dak) |
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 |
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 |
| MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 |
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 |
| MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 |
| MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 |
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 |
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 |
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 |
| MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 |
| MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 |
| MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

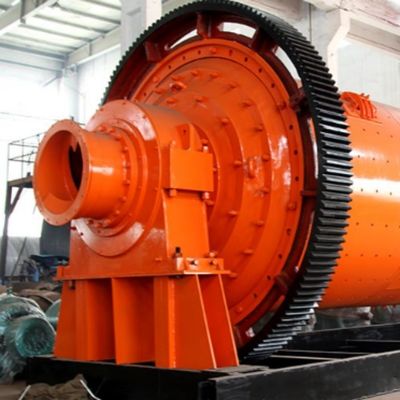

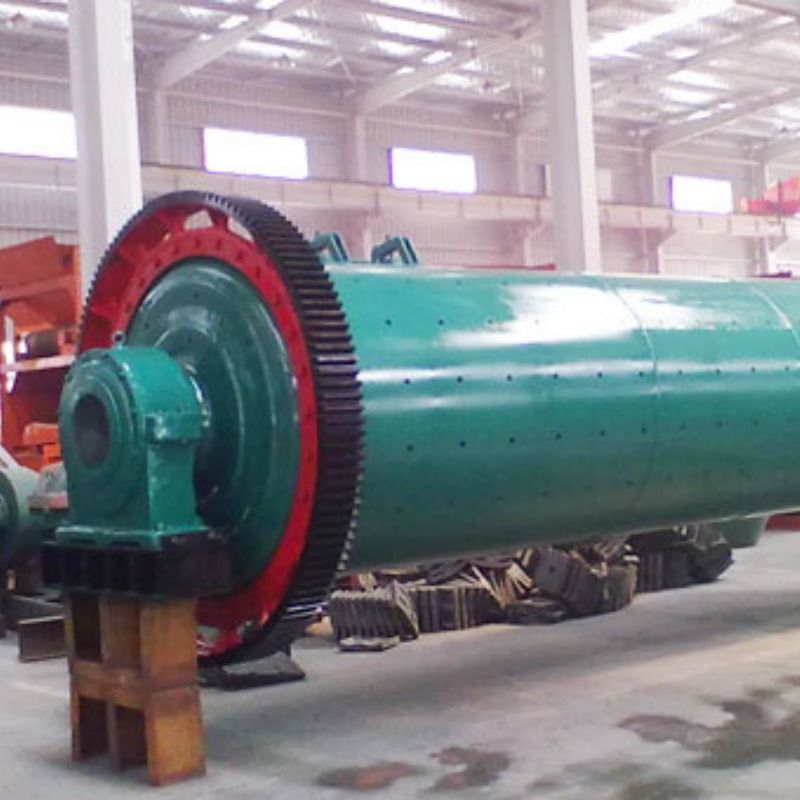

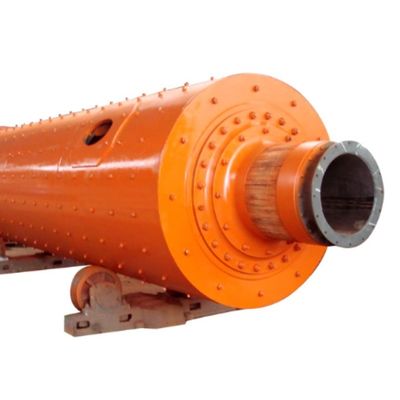

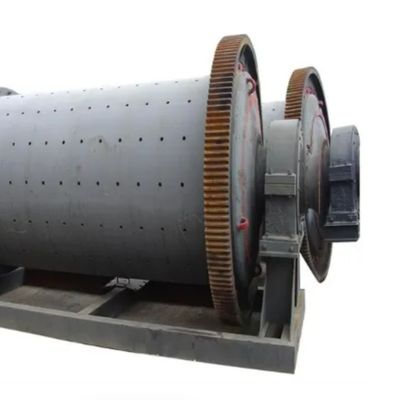

Cevher Öğütme Değirmeninin Ürün Teşhiri
Satış sonrası servis
ZTIC Heavy Industries, Satış Sonrası Pazar'daki iş ortağınızdır.
ZTIC şunları sağlayabilir:
1. MÜHENDİSLİK YEDEK PARÇALARI - TASARIM VE İMALAT
2. YÜKSEK HACİMLİ ÇELİK VE DEMİR DÖKÜM DÖKÜMHANELERİ
3. DEVASA MAKİNE ATÖLYESİ KABİLİYETLERİ
4. EĞİTİM PROGRAMLARI
5. KORUYUCU BAKIM PROGRAMLARI
6. KORUYUCU BAKIM HİZMETLERİ
7. KAPSAMLI BAKIM PROGRAMLARI
ZTIC'in Saha Servis Mühendisleri, CITIC marka grup ürünleri konusunda özel olarak eğitilmiştir, ancak diğer OEM markalarının servisini üstlenebilirler.
Teknisyenlerimiz, performansı optimize etmek ve arıza süresini en aza indirmek için ekipmanınızın sorunlarını gidermek için mevcut en gelişmiş teknolojik teşhis ekipmanlarıyla donatılmıştır.
ZTIC ayrıca, tüm sarf malzemeleriniz ve elektrik/mekanik yedek parça ihtiyaçlarınızı karşılama konusunda kapsamlı bir yeteneğe sahiptir.
