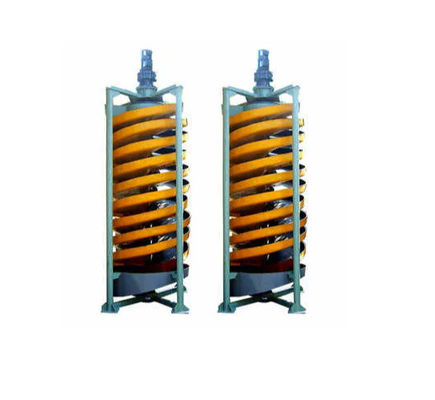

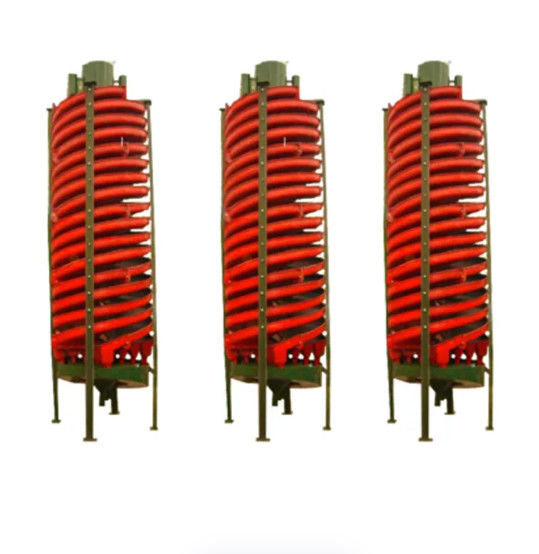

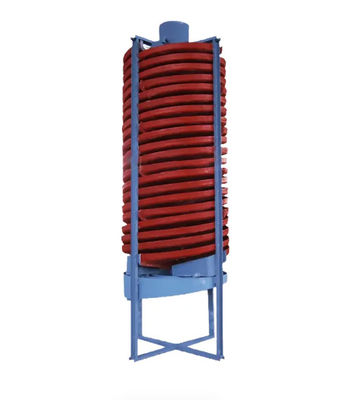

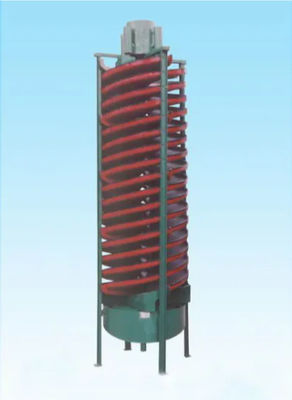

İnce Taneli Minerallerin Yerçekimi ile Ayrılması İçin Özel Spiral Oluk
Uygulama Alanı
0,3 ila 0,02 milimetre aralığında değişen, yeterli özgül ağırlığa sahip demir, kalay, tungsten, tantal, niyobyum, altın, kömür, monazit, rutil, zirkon ve diğer metalik ve metalik olmayan minerallerin ince partiküllerinin ayrılması için uygundur.
Çalışma prensibi
Madeni cevher ayırıcı, destek tablasının çapraz (veya tripod) üzerine serbestçe yerleştirilir. Spiral oluğun ilk ucuna monte edilen besleme oluğu aracılığıyla, homojen hamur, ayrıştırma için spiral oluğun yüzeyine yavaşça beslenir. Spiral oluğun kuyruk ucu, sınıfına göre sıralanan ürünleri radyal yönde üç (veya dört) tipe ayıran, valf blok tipi bir ürün kesme oluğu ile donatılmıştır. Her bir ürünün kesme genişliği, valf bloğunun konumu ayarlanarak değiştirilir. Ürün toplama hunisi, kesilmiş çoklu cevher akışlarını ayrı ayrı toplayan ve boşaltan eş merkezli bir halka silindiridir. Spiral oluğun enine kesiti ve eğrinin eğim değişikliği, özellikle ince partikül malzemelerin ayrılması için uygundur. Bu mineral işleme ekipmanı, basit bir yapıya, hareketli parçalara sahip olmamasına, hafifliğe, gürültüsüzlüğe sahiptir ve konfigürasyon, kurulum ve bakım için uygundur.
Yapısal Özellikler
FRP spiral oluk, altı bölümden oluşur: cevher besleme ve dağıtım cihazı, cevher besleme oluğu, spiral oluk, ürün kesme oluğu, ürün toplama hunisi ve oluk desteği (çapraz veya tripod dahil). Helisel plakaların bağlantısıyla oluşan helisel oluk ana bileşendir. Spiral plakalar fiberglas takviyeli plastikten (FRP) yapılmıştır ve cıvatalarla birbirine bağlanmıştır. Spiral oluğun ayırma yüzeyinde önceden üretilmiş aşınmaya dayanıklı bir katman bulunmaktadır. Bu mineral işleme ekipmanı, hafif, sağlam ve dayanıklı olma avantajlarına sahiptir. Spiral oluğun üzerine, homojen cevher dağılımını ve basit kontrolü sağlayan çok borulu bir cevher besleyici ve dağıtıcı monte edilmiştir.
Parametreler
| model |
5LL-1500 |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Dış çap (mm) |
1500 |
1200 |
900 |
600 |
400 |
| Vida aralığı (mm) |
540,720 |
900,720,540 |
675,540,405 |
450,360,270 |
240,180 |
| Vida aralığının çapa oranı |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.6,0.45 |
| Yatay Açı (°) |
9° |
9° |
9° |
9° |
9° |
| Spiral kafa sayısı |
4-2 |
4 |
4 |
4 |
4 |
| Besleme Parçacık Boyutu (mm) |
0.3-0.02 |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
0.2-0.02 |
| Besleme konsantrasyonu (%) |
25-55 |
25-55 |
25-55 |
25-55 |
25-55 |
| İşleme Kapasitesi (ton/saat) |
8-16 |
4-6 |
2-3 |
0.8-1.2 |
0.15-0.2 |
| Genel boyut |
uzunluk (mm) |
1560 |
1360 |
1060 |
700 |
460 |
| genişlik (mm) |
1560 |
1360 |
1060 |
700 |
460 |
| yükseklik (mm) |
5230 |
5230 |
4000 |
26000 |
1500 |
| ağırlık (KG) |
800 |
600 |
400 |
150 |
50 |
Cevher Soyma Ekipmanı
Cevher Soyma Ekipmanı
Cevher Soyma Ekipmanı
Soru-Cevap
S: Neden luoyang zhongtai industries co., ltd'ye inanıyoruz:
A: 1. 30 yıldan fazla deneyim.
2. Madencilik makineleri, inşaat makineleri, makine döküm ve dövme parçalarının önde gelen profesyonel tedarikçisiyiz.
3. Tüm ürünler ISO9901:2000 kalite yönetim sertifikası ve CE, ROHS sertifikaları almıştır.
S: Teslim süresi?
A: Parça teslim süresi 1-2 ay, makineler 2-3 ay.
S: Ödeme koşulları?
A: Kabul edilen ödeme türü: T/T, L/C, Western union, Nakit.
Sözleşme imzalandığında %30 depozito. Gönderimden önce ödenen tam ödeme
