Uygulama alanı
Benedikasyon ekipmanları esas olarak volfram, teneke, tantal, niobium, demir, manganez, krom, titanyum, bismut, kurşun,Altın ve diğer demirsiz ve siyah nadir ve değerli metal mineralleri 2-0 sınıfında.02 mm cevher ve balçık ve 4-0.02 mm pirit ayrımı; Yatak şeridi şeklini uygun şekilde değiştirdikten sonra kömür ve balçığı ayırmak;Ve yeterli spesifik ağırlık farkı ve parçacık büyüklüğü bileşimi ile karışık malzemelerin diğer uygun yelpazesinin ayrılması.
Çalışma prensibi
Mineral işleme işlemi, eğimli yatakta tekrarlanan şeritlerle gerçekleştirilir ve cevher parçacıkları yatak köşesindeki besleme çukurundan gönderilir.ve çapraz yıkama suyu su havuzuna verilir.. Cevher parçacıkları, yerçekiminin etkisi altında spesifik ağırlığa ve parçacık boyutuna göre katmanlandırılır.Yatak yüzeyinin asimetrik hareketinden kaynaklanan inersi ve sürtünme, ve yatak boyunca boylam hareket ve eğik yatak boyunca kesişim hareket.farklı özel ağırlık ve parçacık boyutlarına sahip cevher parçacıkları, hareket yönleri boyunca A tarafından B tarafına doğru yavaş yavaş aşağıya doğru yayılır., ve konsantrat ucunun ve atık tarafının farklı bölgelerinden boşaltılır ve nihayetinde konsantrata, cevhere ve atıklara ayrılır.
Cevher parçacıkları, masada aşağıdaki üç karşılıklı dikey kuvvete maruz kalır:
(1)Ortamdaki mineral parçacıkların ağırlığı;
(2)Yan su akışının ve gübre akışının hidrodinamik etkisi;
(3)Yatak yüzeyinin diferansiyel karşılıklı hareketinin dinamik gücü.
Bu kuvvetlerin etkisi altında, yatak bantlarının oluklarındaki mineral parçacıklar iki temel sınıflandırma hareketine maruz kalır: gevşek katmanlama ve nakliye ve soyma.Yatak yüzeyinde sürtünme kuvveti ve yatak yüzeyinin eğiminin sınıflandırma işlemine önemli bir etkisi vardır..
Yapısal özellikler:
Cevher damlatma ekipmanları, esas olarak yatağın başı, motor, eğim düzenleyicisi, yatağın yüzeyi, cevher havuzu, su havuzu, şeritli çubuk ve yağlama sistemi de dahil olmak üzere sekiz sistem parçasından oluşur.Ayrımlama mekanizması ayrılmış minerallerin özel ağırlık farkını kullanır, yatak başının sağladığı diferansiyel hareket, yatak yüzeyinde gevşek katmanlı cevher parçacıklarının seçici olarak taşınmasını sağlamak için eğimli su akışı ve farklı yatak çubukları biçimleri,ve yatak yüzeyinde fan şeklinde bölgeleri oluşturur, böylece farklı zengin ve yoksul ürünler üretir.
Mekanik veriler
| ZTIC-Konsantrasyon Tablosu |
Kaba kum sallayıcısı |
İnce kum sallayıcısı |
Çukurlu çukurlu çukurlu |
İnce çamur sallayıcısı |
| Besleme boyutu / mm |
2 - 0.5 |
0.5 ~ 0.074 |
0.07 ~ 0.019 |
0.019 ~ 0.0037 |
| Cevher besleme (Tin cevher) t/d |
20 ~ 35 |
10 ~ 20 |
3 ~ 10 |
5 ~ 15 |
| Yüz boyutu / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Maden yüzeyi /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Yumruk/mm |
16 ~ 22 |
11~16 |
8 ~ 11 |
5 ~ 7 |
| Şarj süreleri/dakika-1 |
270~290 |
290~320 |
320~360 |
480 ~ 520 |
| Yatak yüzeyinin yatay eğim/(°) |
2.5~4.5 |
1.5~3.5 |
1 ~ 2 |
1 ~ 1.15 |
| Güç/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Dış boyutlar/mm |
5446×1825×1212 |
5446×1825×1227 |
5446×1825×1203 |
5446×2338×1203 |
| Toplam ağırlık/Kg |
1015 |
1030 |
1065 |
1065 |

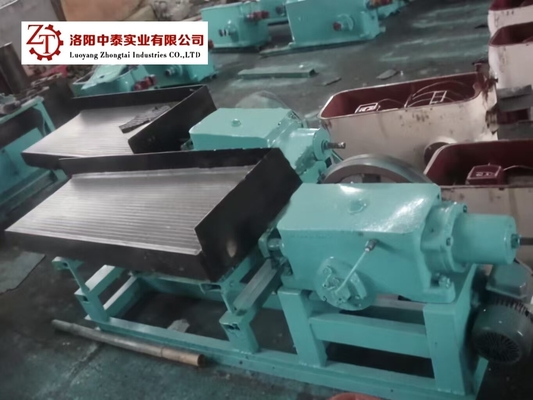

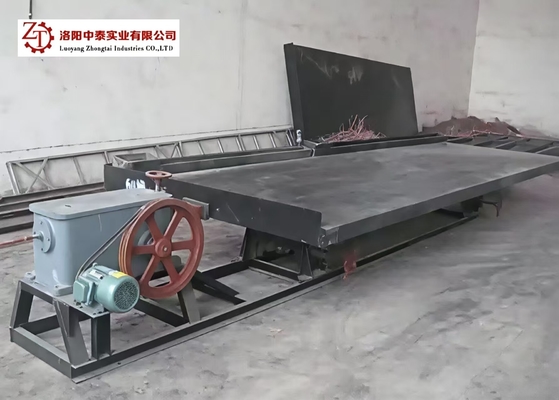

Resim sunumu
