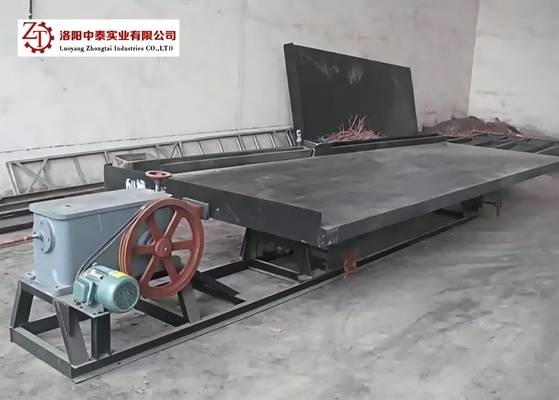

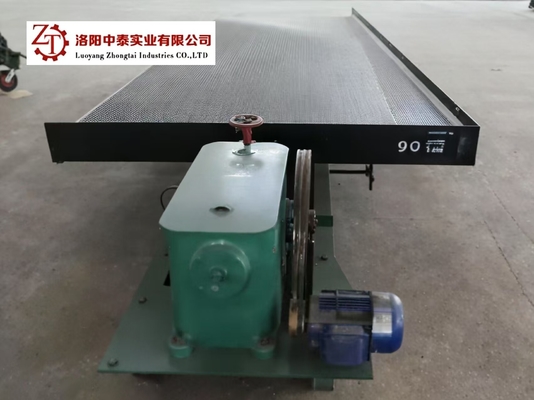

Maden Dresleme Ekipmanı XS7.6 Kaba kum ayırma için sallama masası (2-0.5mm)
1. İlke genel bakışXS7.6 Cevher hazırlama ekipmanları için sallama masası
Sallama masası esas olarak sekiz parçadan oluşur: yatak başı, motor, yamaç sallama masası, yatak yüzeyi, cevher havuzu, su tankı, giriş şeridi ve yağlama sistemi.Yatak yüzeyinin uzunlamasına döner hareketin karıştırıcı bağlantı çubuğu tipi aktarım mekanizması tarafından gerçekleştirilmektedirMotor, çember katranı üzerinden döndürmek için kanat çubuğunu tahrik eder ve salıncak uygun olarak yukarı ve aşağı hareket eder.dirseği plaka arka şaftı ve geri hareket etmek için ters çubuğu itmekYatak yüzeyi bağlantı koltuğu ve çift çubuğu ile bağlantılıdır, bu yüzden bu zamanda da yatak yüzeyi geri hareket için yapın, kaygan yukarı hareket ettiğinde,Bahçenin geriliminin uzatılması nedeniyle, yatak yüzeyi ileri hareket eder.
2Uygulama alanıXS7.6Cevher damlatma ekipmanı sallama masası
6-S sallama masası, volfram, teneke, tantalum, niobium, altın ve diğer nadir metaller ve değerli metallerin ayrılması için yaygın olarak kullanılan ağırlıklı ayrımın ana ekipmanlarından biridir.Çarpıtma için kullanılabilir., seçme, süpürme ve diğer farklı işlemler. kaba kum (2-0.5mm), ince kum (0.5-0.074mm), balçık (-0.074) ve diğer farklı taneler sınıflarını ayırabilir.Demiri ayırmak için de kullanılabilir.Volfram, teneke ve diğer cevherlerle uğraşırken, sallama masasının etkili kurtarma boyutu aralığı 2-0.22 mm'dir.
3. Teknik parametrelerXS7.6Cevher damlatma ekipmanı sallama masası
| Model |
XS7.6 |
| Yatak yüzeyi tipi |
Kaba kum yatağı yüzeyi
|
İnce kum yatağı yüzeyi
|
Çamur yatağı yüzeyi
|
| Yatak yüzeyinin yararlanma alanı (m2) |
7.6 |
7.6 |
7.6 |
| Yatak yüzeyinin boyutu |
Uzunluk (mm) |
4500 |
4500 |
4500 |
| Sürücü uç genişliği (mm) |
1850 |
1850 |
1850 |
| Konsantre uç genişliği (mm) |
1550 |
1550 |
1550 |
| Maksimum besleme boyutu (mm) |
2 |
0.5 |
0.074 |
| İşleme kapasitesi (t/h) |
1 ~ 1.8 |
0.5~1 |
0.3~0.5 |
| Yem yoğunluğu (%) |
20 ~ 30 |
18 ~ 25 |
15 ~ 20 |
| Hız (mm) |
16 ~ 22 |
11~16 |
8 ~ 16 |
| Hız süreleri (r/min) |
220 |
250 |
280 |
| Su miktarı (t/h) |
0.7~1 |
0.4 ~ 0.7 |
0.4 ~ 0.7 |
| Çukur bölümünün şekli |
Dikdörtgen |
Diş dalgası |
Üçgen |
| Motor gücü ((Kw) |
1.1 |
1.1 |
1.1 |
| ZTIC-Konsantrasyon Tablosu |
Kaba kum sallayıcısı |
İnce kum sallayıcısı |
Çukurlu çukurlu çukurlu |
İnce çamur sallayıcısı |
| Besleme boyutu / mm |
2 - 0.5 |
0.5 ~ 0.074 |
0.07 ~ 0.019 |
0.019 ~ 0.0037 |
| Cevher besleme (Tin cevher) t/d |
20 ~ 35 |
10 ~ 20 |
3 ~ 10 |
5 ~ 15 |
| Yüz boyutu / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Maden yüzeyi /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Yumruk/mm |
16 ~ 22 |
11~16 |
8 ~ 11 |
5 ~ 7 |
| Şarj süreleri/dakika-1 |
270~290 |
290~320 |
320~360 |
480 ~ 520 |
| Yatak yüzeyinin yatay eğim/(°) |
2.5~4.5 |
1.5~3.5 |
1 ~ 2 |
1 ~ 1.15 |
| Güç/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Dış boyutlar/mm |
5446×1825×1212 |
5446×1825×1227 |
5446×1825×1203 |
5446×2338×1203 |
| Toplam ağırlık/Kg |
1015 |
1030 |
1065 |
1065 |
Maden Dresleme Ekipmanı XS7.6 Kaba kum ayırma için sallama masası (2-0.5mm)
FQA
S: Luoyang Zhongtai Industries Co., Ltd'ye neden inanıyoruz?
A: 1. 30 yıldan fazla deneyim.
2Madencilik makineleri, inşaat makineleri, makine dökümleri ve dövme parçalarının önde gelen profesyonel tedarikçisiyiz.
3Tüm ürünler ISO9901:2000 kalite yönetim sertifikası ve CE, ROHS sertifikalarını elde etti.
S: Teslimat süresi:
A: Parçaların teslim süresi 1-2 ay, makineler 2-3 ay.
S:Ödeme şartları:
A: Ödeme türünü kabul ediyoruz: T/T, L/C, Western union, Nakit. Sözleşme imzalanırken %30 teminat. Nakit gönderilmeden önce tam ödeme yapılır.
S: Kalite garantisi?
A: Garanti süresi: ana makine için bir yıl. Eğer bir sorun varsa, teknik tavsiyede bulunacağız ve derhal bir çözüm bulacağız.Kullanıcılar için uzun süreli tedarik için yüksek kaliteli parçalar garanti ediyoruz..
S: Satış sonrası hizmet?
A: Son kullanıcının gereksinimleri varsa, makineler için teknik rehberlik ve parça bakımı sağlayabiliriz.
