| Product name: | Plate Rolling Machine | Upper roll diameter: | 273mm |
|---|---|---|---|
| Maximum roll plate thickness: | 10mm | Maximum roll board width: | 3300mm |
| Type: | Hydraulic Plate Rolling Machine | Warranty: | 12 months |
| Quality: | High quality | Classification: | Metallurgy Machine |
| Vurgulamak: | Simetrik Çelik Levha Haddeleme Makinesi,Çelik Levha Haddeleme Makinesi 5.5m / Dak,çelik sac merdane makinesi 5.5m / Dak |
||

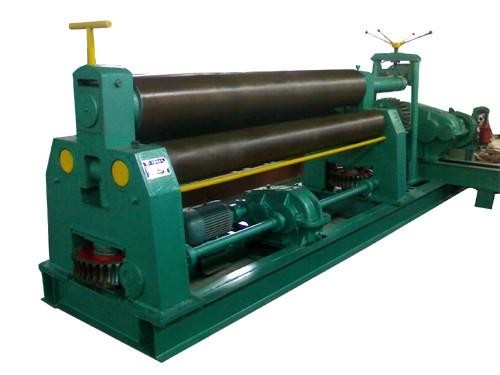

W11-10*3200 Hidrolik Üç Rollu Simetrik Plak Dökme Makinesi
Ⅰ.Teknik parametreleriHidrolik Üç Rulo Simetrik Plaka Dökme Makinesi Metalürji Makinesi
| Model numarası. | W11-10*2500 |
| Rulo levhasının maksimum kalınlığı (mm) | 10 |
| En fazla yuvarlak levha genişliği (mm) | 3300 |
| Üst rulo çapı (mm) | 273 |
| Alt rulo çapı (mm) | 245 |
| Hidrolik motor (Kw) | 5.5 |
| Yardımcı motor gücü (Kw) | - |
| Yaprak verim sınırı (MPa) | 245 |
| Ana tahrik motorunun gücü (Kw) | 15 |
| Tekerlek hızı (m/dakika) | 5.5 |
| Ana azaltıcı | JZQ400 |
Ⅱ. Yürütme prensibiHidrolik Üç Rulo Simetrik Plaka Dökme Makinesi Metalürji Makinesi
Bu makinenin yapısı üç rulo simetriktir. üst rulo iki alt ruloların merkezinin simetrik pozisyonunda dikey olarak yukarı ve aşağı doğru hareket eder.Hidrolik silindirdeki hidrolik yağın piston üzerinde etki etmesiyle elde edilen. İki alt rulo döner ve redüktörün çıkış dişlileri, plakanın yürüyüşünü gerçekleştirmek için alt rulo dişlileri ile ağlanır.Üst ruloun alt basıncı malzemenin verim sınırını aştığındaDeformasyon süreci aşağıdaki şekilde gösterilmiştir:
Yukarıdaki yuvarlama işlemi sadece referans içindir.
Ⅲ.Suç ve Çözüm- Ne?Hidrolik Üç Rulo Simetrik Plaka Dökme Makinesi Metalürji Makinesi
| - Hayır, hayır. | Hata belirtisi |
Muhtemel neden
|
Çözüm
|
| 1 | Motoru kapat |
Aşırı yük Faz dışı |
Üst rulo üzerindeki basıncı azaltır
Bakım |
| 2 | İş parçası gitmiyor. |
Motor çalışmıyor
Plakada veya rulo gövdesinde kirli yağ var.
Üçgen kemer gevşek |
Hattı kontrol et, motor.
Yağ lekelerini çıkarmak
Üçgen kemerinin gerginliğini ayarlayın |
| 3 | Üst rulo günlüğünün aşırı kırılması |
Aşırı yük, aşırı basınç
Uygulama kurallarının ihlali
|
Basınç miktarına dikkat edin.
Düzgün çalışma
|
| 4 | Silindir çalışmıyor. |
Hidrolik motor dönmüyor (veya yön yanlış) hidrolik yağı çok az
Yardım valfi amortizasyon deliği tıkanmış |
Motor kabloları veya direksiyon kontrol Hidrolik sıvı ile doldurun
Filtre engellenmiş olup olmadığını kontrol edin ve damping deliği kaldırın
|
| 5 | sarma iş parçasının iki ucunda farklı radyanları vardır |
Üst rulo yüksekliği aynı değil. Dökme iş parçasının her iki tarafında yabancı cisimler, kaynak slagleri vb. var. Dijital görüntüleme tablosunun kimliği yanlış |
Solenoid valfini ayrı çalıştırın.
Yabancı maddeleri ve kaynak çöplüğünü çıkarın
Numara gösterim tablosunu ayarla
|
| 6 |
Kaydırıcıyı çıkaramadım. Kaydırmayı tersine çevir ve düşmesin. |
Doğru pozisyonda değil.
Aşağı yuvarlama çalışmıyor. |
Düzelt.
Düzelt.
|
