| İsim: | Spiral Oluk Ayırıcı | modeli: | 5LL-1200 |
|---|---|---|---|
| Üretim kapasitesi (ton/saat): | 4-6 ton/saat | besleme boyutu: | 0,3-0,02 mm |
| Enine Açı (derece): | 9 | Cevher besleme konsantrasyonu: | %25-55 |
| Dış çapı: | 400-1200mm | sınıflandırma: | Cevher Hazırlama Ekipmanları |
| Vurgulamak: | Spiral Oluk Ayırıcı 6t/H,Cevher Hazırlama Ekipmanları 6t/H,Basit Yapı Spiral Oluk Ayırıcı |
||

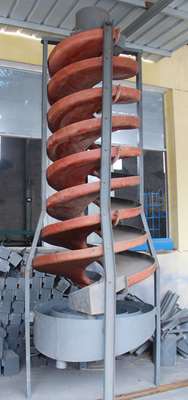

Basit yapı Spiral Oluk Ayırıcı Cevher Hazırlama Ekipmanları
1.Spiral oluğun çalışma prensibiCevher Hazırlama Ekipmanları:
Ayırıcı, destek masasının çaprazına (veya tripoduna) serbestçe yerleştirilmiştir.Üniform hamur, ayırma için spiral oluğun başına yerleştirilmiş besleme oluğundan yavaşça spiral oluk yüzeyine beslenir.Spiral oluğun kuyruk ucu, sınıflandırılan ürünleri radyal yön boyunca kaliteye göre üç (veya dört) türe ayıran valf bloğu tipi bir ürün durdurma oluğu ile sağlanır.Her ürünün kesim genişliğini değiştirmek için regülatör bloğunun konumunu kullanın.Ürün yoğunlaştırıcı, durdurulan uzun cevher akışını ayrı olarak toplayan ve dışa aktaran eş merkezli dairesel bir varildir.Spiral oluğun enine kesiti ve eğrinin eğimindeki değişiklik, özellikle ince taneli malzemelerin seçimi için uygundur.Zenginleştirme ekipmanı, basit yapı, hareketli parça olmaması, hafiflik, gürültü olmaması, uygun konfigürasyon, kurulum ve bakım avantajlarına sahiptir.
2.Spiral oluğun yapısal özellikleriCevher Hazırlama Ekipmanları:
Cam elyaf takviyeli plastik spiral oluk altı parçadan oluşur: cevher besleyici, cevher besleyici, spiral oluk, ürün yakalama oluğu, ürün toplama kovası ve oluk braketi (çapraz veya tripod dahil).Spiral levha ile bağlanan spiral oluk ana bileşendir.Spiral plakalar, cam takviyeli plastikten (cam elyaf takviyeli plastik) yapılmıştır ve birbirine cıvatalanmıştır.Spiral oluğun seçici yüzeyi, prefabrik aşınmaya dayanıklı bir tabakaya sahiptir.Zenginleştirme ekipmanı, hafif, güçlü ve dayanıklı avantajlara sahiptir.Spiral oluğun üzerine çok borulu bir cevher besleyici yerleştirilmiştir ve cevher eşit olarak bölünmüştür ve kontrolü kolaydır.
Eşit olarak bölünmüş hamur, portakalı besleyerek yavaşça spiral oluk yüzeyine beslenir.Spiral oluğun ucu, tasnif edilmiş cevher akışını derecesine göre birkaç ürüne bölmek için valf bloğu tipi bir ürün yakalama oluğu ile donatılmıştır.Her bir ürün engellemesinin genişliğini değiştirmek için kontrol valfi bloğu konumunu kullanın.Cevher hunisi, yakalanan cevher akışını ürüne göre toplayan ve dışa aktaran bir çekirdek halka silindiridir.
Spiral oluğun enine kesiti kübik bir paraboldür.Eğrinin eğiminin değişmesi özellikle ince taneli malzemelerin seçimi için uygundur.Spiral oluk, basit yapı, hareketli parça olmaması, kolay imalat, hafiflik, uygun konfigürasyon, kurulum ve bakım avantajlarına sahiptir.
3. Spiral oluk ürün parametreleriCevher Hazırlama Ekipmanları
| modeli | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Dış çap (mm) | 1200 | 900 | 600 | 400 | |
| Hatve (mm) | 900 ,720 , 540 | 675, 540, 405 | 450, 360, 270 | 240 , 180 | |
| Hatve-çap oranı (ave/çap) | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,6 , 0,45 | |
| Enine Açı (derece) | 9° | 9° | 9° | 9° | |
|
Her en Montaj vidalarının sayısı |
4 | 4 | 3 | 2 | |
| Besleme boyutu (mm) | 0.3-.0.03 | 0.3-.0.03 | 0,2-0,02 | 0,2-0,02 | |
| Cevher besleme konsantrasyonu (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Üretim kapasitesi (ton/saat) | 4-6 | 2-3 | 0,8-1,2 | 0,15-0,2 | |
| boyutlar | L(mm) | 1360 | 1060 | 700 | 460 |
| G(mm) | 1360 | 1060 | 700 | 460 | |
| Hmm) | 5230 | 4000 | 2600 | 1500 | |
| Ağırlık (kg) | 600 | 400 | 150 | 50 | |
Basit yapı Spiral Oluk Ayırıcı Cevher Hazırlama Ekipmanları
