Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| modeli: | SF/XJM yüzdürme makinesi | İsim: | Flotasyon Ayırıcı |
|---|---|---|---|
| Tip: | Cevher Hazırlama Ekipmanları | Çıktı: | 0,2-8 , 0,2-38 m3/dk |
| Ağırlık (kg: | 468-4486 kilo | Max.hava enjeksiyon miktarı: | 2 m3/㎡·dk |
| Çark çapı mm: | 300 mm | Pervane dönüş hızı r/dak: | 191-400 dev/dak |
| Vurgulamak: | Yüksek Verimli Flotasyon Makinesi,Kaya Yıkama Ayırma Flotasyon Makinesi,Yüksek Verimli Flotasyon Ayırıcı |
||

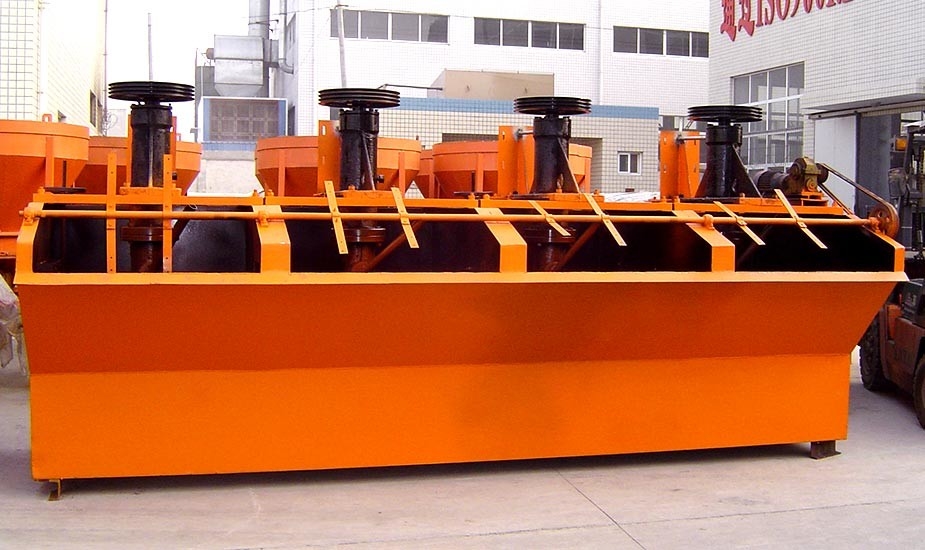

Kaya Parçacık Mineralleri Yıkama ve Ayırma İçin Yüzdürme Makinesi
1.Flotasyon makinesinin çalışma prensibiÖyeniden giydirme ekipmanı
Yüzdürme makinesi çalışırken pervanenin dönmesi ile birlikte tanktaki posa pervanenin altından pervane kanadına emilir ve üfleyici tarafından verilen düşük basınçlı hava da içi boş mile girer ve çarkın hava dağıtıcısı.Hamur ve hava kanatlar arasında tamamen karıştırıldıktan sonra, çarkın üst kısmından senklinal üzerinde dışarı itilir ve stator sabit akış ve yönlendirmesinden sonra tüm tanka girer.Kabarcık, köpük stabilite bölgesine yükselir ve zenginleştirmeden sonra köpük, taşma savağından taşar ve köpük tankına girer.Hamurun bir kısmı pervanenin alt kısmına akar ve daha sonra yeniden karıştırmak ve mineralize kabarcıklar oluşturmak için pervane tarafından karıştırılır.Kalan kağıt hamuru, sonunda atık haline gelene kadar bir sonraki tanka akar.
2. Yüzdürme makinesinin kullanımı ve bakımıÖyeniden giydirme ekipmanı
(1) Flotasyon makinesinin diğer makineler gibi çalışma kapasitesi ve çalışma saatleri bakım ile belirlenir ve 3-4 aylık tüm çalışmaların normal çalışma kısmının ana kısmı dikkatlice kontrol edilmiştir, ancak ilk birkaç ayda yeni flotasyon makinesinin çalışması sık sık kontrol edilmelidir;
(2) Muayeneyi yalnızca kalifiye personel gerçekleştirebilir.
(3) Aşınan parçaların zamanında değiştirilmesini sağlamak ve aksama süresini azaltmak için, depoda her zaman eksiksiz bir parça seti bulundurmalıyız.Farklı koşullara göre aşınan parçaların kullanım tarihlerini ve rezervlerini belirlemek.
(4) Yüzdürme makinesinin operatörüne, makineyi tamamen tanıması için bazı teknik rehberlik ve eğitim verilmesi sağlanmalıdır.

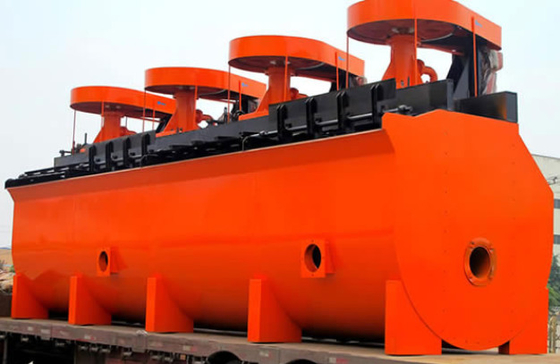

Kaya Parçacık Mineralleri Yıkama ve Ayırma İçin Yüzdürme Makinesi
3.Yüzdürme makinesinin teknik parametreleriÖyeniden giydirme ekipmanı
Öyeniden giydirme ekipmanıTeknik veri: XJM Flotasyon Makinesi
| modeli | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| oluk boyutları | Uzunluk (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Genişlik (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Yükseklik (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Tek efektif ağırlık (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Etkili hacim (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Üretim kapasitesi (bulamaç hacmi ile hesaplanmıştır) (m3/dk) | 0,2-1 | 0.4-2 | 0,6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Ana mil motoru | modeli | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Güç (kw) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Çark | |||||||||
| Dönme hızı (d/dak) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Çap (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Yükseklik (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Dönme hızı (d/dak) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Dairesel hız (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| Tın tahta motoru | modeli | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Güç (kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Dönme hızı (d/dak) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| tın tahta | Dönme hızı (d/dak) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Çap (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Fan rüzgar basıncı (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
| Max.hava enjeksiyon miktarı (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Kaya Parçacık Mineralleri Yıkama ve Ayırma İçin Yüzdürme Makinesi
