İsim: | SF/XJM yüzdürme makinesi | sınıflandırma: | Cevher Hazırlama Ekipmanları |
---|---|---|---|
Şart: | Yeni | Oluk Uzunluğu (mm): | 1000 |
Oluk Genişliği (mm): | 1000 | Oluk Yüksekliği (mm): | 1100 |
Garanti: | 12 ay | Liman: | QingDao,ShangHai,TianJin |
Vurgulamak: | Büyük Kapasiteli Cevher Hazırlama Ekipmanları,Büyük Kapasiteli Flotasyon Makinesi,Flotasyon Makinesi 1000mm |

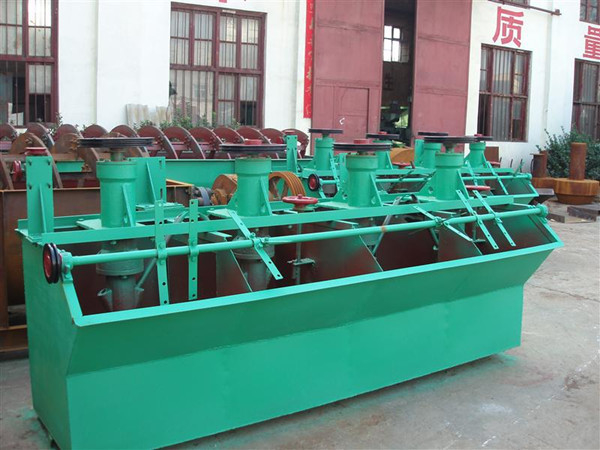

Cevher Hazırlama Ekipmanlarının Büyük Üretim Kapasiteli Yüzdürme Makinesi
1. Yüzdürme makinesinin tanıtımı oyeniden giydirme ekipmanı
Flotasyon makinesi demir dışı metallerin ayrıştırılması için uygun olduğu gibi kömür taşı, talk gibi metal olmayanların da ayrıştırılması için uygundur.

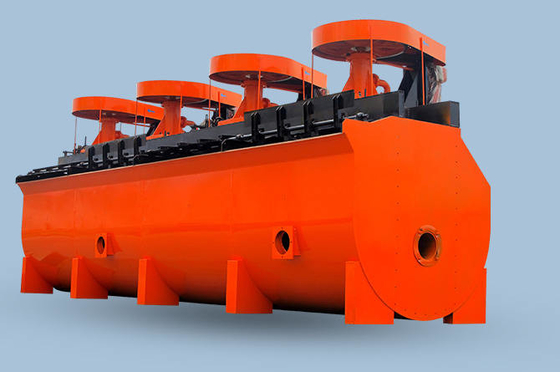

Yüzdürme makinesi, "U" tipi tank, içi boş mil şişirme ve süspansiyon statorunu, özellikle yeni bir çarkı benimser.Yüksek özgül hıza sahip santrifüj pompa tekerleklerine benzer bir Açıda geriye doğru eğilmiş kanatlara sahip konik bir pervanedir.Büyük miktarda kağıt hamuru, küçük basınç kafası, düşük güç tüketimi ve basit bir yapıya sahiptir.Pervane bölmesine gözenekli bir silindirik hava dağıtıcısı da yerleştirilmiştir, böylece hava önceden pervane kanadının çoğu alanında eşit olarak dağılabilir ve daha büyük bir kağıt hamuru - hava temas arayüzü sağlanır.
2.Flotasyon makinesinin çalışma prensibiÖyeniden giydirme ekipmanı
Yüzdürme makinesi çalışırken pervanenin dönmesi ile birlikte tanktaki posa pervanenin altından pervane kanadına emilir ve üfleyici tarafından verilen düşük basınçlı hava da içi boş mile girer ve çarkın hava dağıtıcısı.Hamur ve hava kanatlar arasında tamamen karıştırıldıktan sonra, çarkın üst kısmından senklinal üzerinde dışarı itilir ve stator sabit akış ve yönlendirmesinden sonra tüm tanka girer.Kabarcık, köpük stabilite bölgesine yükselir ve zenginleştirmeden sonra köpük, taşma savağından taşar ve köpük tankına girer.Hamurun bir kısmı pervanenin alt kısmına akar ve daha sonra yeniden karıştırmak ve mineralize kabarcıklar oluşturmak için pervane tarafından karıştırılır.Kalan kağıt hamuru, sonunda atık haline gelene kadar bir sonraki tanka akar.
3. Yüzdürme makinesinin teknik parametreleriÖyeniden giydirme ekipmanı
Öyeniden giydirme ekipmanıTeknik veri: XJM Flotasyon Makinesi
modeli | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
oluk boyutları | Uzunluk (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Genişlik (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Yükseklik (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Tek efektif ağırlık (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Etkili hacim (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
Üretim kapasitesi (bulamaç hacmi ile hesaplanmıştır) (m3/dk) | 0,2-1 | 0.4-2 | 0,6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Ana mil motoru | modeli | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
Güç (kw) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
Çark | |||||||||
Dönme hızı (d/dak) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Çap (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Yükseklik (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Dönme hızı (d/dak) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Dairesel hız (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
Tın tahta motoru | modeli | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
Güç (kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
Dönme hızı (d/dak) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
tın tahta | Dönme hızı (d/dak) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Çap (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Fan rüzgar basıncı (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
Max.hava enjeksiyon miktarı (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
