Şart: | Yeni | Tip: | 100*150 Diyafram mastarı |
---|---|---|---|
Kullanım: | Üretim Tesisi, İnşaat işleri , Enerji ve Madencilik | Ağırlık: | Bağımlı, 130kg |
acele zamanlar: | 420/dk | sınıflandırma: | Cevher Hazırlama Ekipmanları |
Garanti: | 12 ay | Satış Sonrası Hizmet Verilir: | Videolu teknik destek, Çevrimiçi destek, Saha kurulumu, devreye alma ve eğitim |
Vurgulamak: | Yüksek Geri Kazanımlı Cevher Hazırlama Ekipmanları,Yüksek Geri Kazanımlı Madencilik Jig,Madencilik Jig 420/dak |

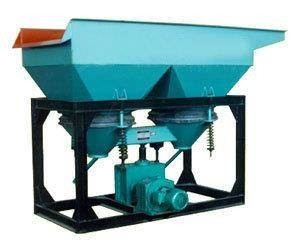

Yüksek Geri Kazanımlı Cevher Hazırlama Ekipmanları Laboratuvar Madencilik Jig Makinesi Washbox
1.Cevher Hazırlama Ekipmanları Testere dişi dalga jig özellikleri ve ayrıntılı parametreler aşağıdaki gibidir:
Testere dişi dalga jig, yerçekimi zenginleştirmenin temel ekipmanlarından biridir.Büyük işleme kapasitesi, geniş ayırma boyutu aralığı, yüksek geri kazanımı, iyi etkisi nedeniyle, kum altın, kalay, tungsten, kurşun, çinko, antimon, manganez, elmas, demir cevheri ve diğer demir dışı maddelerin ayrılmasında yaygın olarak kullanılır. metalurji madenleri ve altın madenciliği gemileri.Bu tür ürünlerin jT4-2, JT1.5-2 tipi testere dişi dalgası büyük parçacık jigi, cevher beslemenin maksimum parçacık boyutu, cevheri boşaltmak için ekrandaki ekranı kullanarak 30 MM'ye ulaşabilir.Barit cevheri, manganez cevheri, demir cevheri vb. zenginleştirmeye uygulanır.Geniş cevher yelpazesi ve elek altında önemli ölçüde azaltılmış su temini avantajlarına sahiptir.
Geleneksel jig çoğunlukla çevresel dışmerkezlik tarafından tahrik edilir ve jig titreşim eğrisi çoğunlukla sinüzoidaldir.Diyafram hareketi tarafından üretilen yükselen ve düşen su hızı ve hareket süresi temelde aynı olduğundan, jig yatağı tabakasının gevşemesine ve cevher partiküllerinin özgül ağırlığa göre tabakalaşmasına elverişli değildir, bu nedenle ayırma oranını ve geri kazanım oranını etkiler. teçhizat.
Zigzag wave jig, jig yatağı katmanının teorik tabakalaşma yasasına göre geleneksel jig temelinde geliştirilmiş ve geliştirilmiş, enerji tasarruflu bir yerçekimi ayırma ekipmanıdır.Titreşim eğrisi zikzak şeklindedir, bu da yükselen akışı düşen akıştan daha hızlı yapar: yükselme süresi kısa ve düşme süresi uzundur;Yükselen ve alçalan su akışında ve aynı hareket süresinde sinüzoidal dalga ve titreşimli eğri ayarının kusurlarının üstesinden gelir, yatağın gevşekliğini artırır, soluma etkisini hafifletir, minerallerdeki ağır cevher parçacıklarının tamamen yerleşmesini sağlar ve büyük ölçüde iyileştirir. ayırma oranı kapasitesi ve ekipmanın geri kazanım oranı.Sinüzoidal jig ile karşılaştırıldığında, Sn %3,01, W %5,5, Pb %1,63, Zn %2,04;Su tüketimi %30-40 oranında azaltılır, zemin alanı 1/3 oranında azaltılır ve strok ayarlanabilir, çünkü strok kademesiz olarak ayarlanabilen elektromanyetik ayar motoru sürüklemek için kullanılır.Performansı yerli ileri seviyeye ulaştı ve şu anda ideal enerji tasarrufu sağlayan yerçekimi ayırma ekipmanlarından biri.
2.Cevher Hazırlama EkipmanlarıjigÜrün parametreleri
(1) Çift kovalı diyafram aparatına genel bakış
Çift kepçeli diyafram aparatı, sol ve sağ aparat yüzeyi olarak iki tipe ayrılmıştır.Bu aparat sabit bir elektir.Tungsten, altın içeren plaser, kalay cevheri vb. gibi metal cevherlerinin ayrılması için uygundur, ince malzemelerin seçimi için kullanılabilir, kaba malzemelerin seçimi için de kullanılabilir, maksimum cevher besleme parçacık boyutu 6-8 mm, ancak plaserin ayrılması durumunda, maksimum parçacık boyutu 12 mm'dir.
(2) Çift kovalı diyafram aparatının yapısı ve kullanım talimatları
LTS300×450 çift kepçeli diyafram jig yapısı şunlardan oluşur: gövde, iletim cihazı, su ayırıcı, diyafram ve mandal ve diğer ana parçalar, gövdenin iki boyutta hunisi vardır, her bir diyafram hunisi, jig alanına ve alt kısımdaki diyafram alanına bölünmüştür bölüm.jig işlemi, ortamın (su) neden olduğu yukarı ve aşağı ileri geri hareket için kauçuk diyaframa bağlıdır.Motor, büyük deri tekerleği döndürmek için üçgen kayıştan geçirir, böylece eksantrik mili üzerindeki biyel kolu yukarı ve aşağı hareket eder ve biyel koluna bağlı külbütör kolu da yukarı ve aşağı hareket eder ve iki biyel kolu vardır. külbütör kolu kauçuk diyaframa bağlanır, böylece diyafram yukarı ve aşağı ileri geri hareket eder, sallanır.
İşlenmiş cevherin tane boyutuna göre, en iyi jig etkisini elde etmek için biyel kolunun stroku değiştirilebilir ve farklı strok seçilebilir.Delme sürelerini değiştirme yöntemi, küçük deri kayış çarkını değiştirmektir.İki tür delme süresi olabilir: 322 kez/dk;Dakikada 420 vuruş.Darbe seçme yöntemi, ayar vidasını ve somunu gevşetmek, yerleştirme pimini çıkarmak ve eksantrik ayar kovanı ile eksantrik mili arasındaki göreli konumu döndürmektir.11 farklı vuruş (0-25,3 mm) vardır.
Çalışan eleğin üstüne bir elek eklenmesi nedeniyle, aparat eşit olmayan parçacık boyutuna sahip malzemeleri işlemek için kullanılabilir.(Not: bu elek sipariş gereksinimlerine göre tedarik edilemez) seçilen ham cevher, diyaframın çalkalanması nedeniyle jig odasına gönderilir, ortamdaki cevher parçacıkları özgül ağırlığa göre tabakalanır;İnce ve ağır cevher partikülleri boşluk ve elek arasından geçen suni yatak partikülleri, jig kova deposunda ayarlanır, üstteki kaba ve hafif cevher partikülleri (mineraller) orta tarafından elek boşaltma ağzının sonuna kadar akar, çünkü pozisyonu ikinci jig bölmesi, önceki jig bölmesinden 50 mm daha alçaktır, bu nedenle hafif cevher parçacıkları, önceki haznenin kuyruk plakasından taşar ve ikinci hazneye girer ve tekrar jiglenir.Kuyruk plakası konumunun yüksekliği, cevher boşaltma boyutunu kontrol etme ihtiyacına göre ayarlanabilir.Depolama ve boşaltma hunisindeki konsantre, boşaltma borusundan periyodik olarak boşaltılır.
3. Çift kepçeli diyafram aparatının ana teknik verileriCevher Hazırlama Ekipmanları :
Ürün özellikleri ve teknik parametreler:
Model ÖZELLİKLERİ | Jig odası |
Ekran odası alanı (m²) |
Besleme boyutu (mm) | Üretim kapasitesi(t/h) | vuruş uzunluğu(mm) |
İnme zamanları (kez/dk) |
su ekleme(t/h) |
(kg/cm²) |
Motor | Ağırlık (kg) | |
Tip | Güç (KW) | ||||||||||
100×150 diyafram aparatı |
1 | 0,015 | -3 | 0,018-0,6 | - | 420 | - | 1-1.5 | Y80L-4 | 0,55 | 130 |
300×450 Çift odacıklı diyafram aparatı |
2 | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
1000×1000 Aşağı hareket eden konik jig |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0,6-2 | Y100L-6 | 1.5 | 1700 |
370×360 Aşağı hareket eden konik diyaframlı jig |
2 | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
Çalışan deri trapez yan hareketli diyafram aparatı | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
670×920 şablon | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 |
