| Ürün adı: | Büyük Parçacık Jig | Şart: | Yeni |
|---|---|---|---|
| Tip: | Cevher Hazırlama Ekipmanları | Başvuru: | taşlar ve dökme malzemeler |
| Garanti: | 12 ay | kullanım: | Yapı malzemeleri, kimyasal |
| Uygulama endüstrisi: | Çimento Fabrikası, Çelik Fabrikası, Kimya Tesisi ve Yakma Fırını | Liman: | QingDao, TianJian, Şanghay |
| İnme: | 0-26 mm | Görüntü alanı: | 0.015-2.7 m² |
| Ağırlık: | 130-2000 kg | Güç: | 0.55-1.5 kw |
| Vurgulamak: | Büyük Partikül Diyafram Jig,12mm Partikül Diyafram Jig,12mm Diyafram Jig Ayırıcı |
||
Büyük Parçacık Jig Cevher Hazırlama Ekipmanı Maksimum Besleme Boyutu 12mm
1. Jig'in temel tanıtımı
Çift kova diyaframlı mastar iki tipe ayrılır: sol tip makine ve sağ tip mastar yüzeyi.Bu jig sabit bir elektir.Tungsten ve altın içeren plaser, seçici kalay cevheri vb. gibi metal cevherlerinin ayrılması için uygundur. Hem ince taneli hem de kaba taneli malzemeler için kullanılabilir.Ayrı ayrı ayırma yerleştirici durumunda, maksimum parçacık boyutu 12 mm'dir.
2. Cevher Hazırlama Ekipmanı teknik parametreleri
| modeli |
Görüntü alanı (m²) |
Besleme parçacık boyutu (mm) |
Kapasite (t/sa) |
felç (mm) |
floş (kez/dk) |
Su ekle (ton saat) |
Su basıncı (kg/cm²) |
Ana motor |
Ağırlık (kilogram) |
|
| modeli | Güç (KW) | |||||||||
| 100×150 Diyafram Jig | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0,55 | 130 |
| 300×450Çift Odacıklı Diyafram Jig | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
| 1000×1000Aşağı hareketli koni jig | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
| 370×360Aşağı hareket eden koni diyafram mastarı | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| Endüstriyel Deri Trapez Yan Hareketli Diyafram Jig | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920Jig | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. Yapı ve Kullanım Talimatları
LTS300×450 çift kepçeli diyafram mastarının yapısı gövde, transmisyon cihazı, su ayırıcı, diyafram ve vana gibi ana parçalardan oluşmaktadır.Jigging alanı ve diyafram alanı olmak üzere iki kısma ayrılır.Jigging işlemi, kauçuk diyaframın yukarı ve aşağı ileri geri hareketinden kaynaklanan ortamın (su) çalkalanmasıyla gerçekleştirilir.Motor, büyük kasnağı V-kayışı boyunca döndürmek için tahrik eder, böylece eksantrik mil üzerindeki bağlantı çubuğu yukarı ve aşağı hareket eder ve bu bağlantı çubuğuna bağlı külbütör de yukarı ve aşağı hareket eder.Külbütör kolunda, kauçuk diyaframı birbirine bağlayan iki bağlantı çubuğu daha vardır, böylece diyafram yukarı ve aşağı hareket edebilir.Egzersiz, jig.
İşlenecek cevherin tane boyutuna göre, en iyi jig efektini elde etmek için biyel kolunun vuruş süreleri değiştirilebilir ve farklı vuruşlar seçilebilir.Stroku değiştirmenin yolu küçük kasnağı değiştirmektir.İki vuruş vardır: 322 kez/dak;420 kez/dk.Strok seçim yöntemi, ayar vidasını ve somunu gevşetmek, konumlandırma pimini çıkarmak ve eksantrik ayar manşonu ile eksantrik mili arasındaki bağıl konumu döndürmektir.11 farklı vuruş (0-25.3mm) vardır.
Çalışma eleğinin üzerine bir elek eklendiğinden, jig makinesi eşit olmayan parçacık boyutuna sahip malzemeleri işlemek için kullanılabilir.(Not: Bu elek, sipariş gereksinimlerine göre tedarik edilemeyebilir) Seçilen ham cevher, jigging odasına gönderildikten sonra, cevher partikülleri, diyaframın çalkalanması nedeniyle ortam içinde özgül ağırlıklarına göre katmanlara ayrılır;ince ve ağır cevher partikülleri yapay yatak partikülleri ile elek deliği arasındaki boşluktan geçer, üst tabakadaki iri ve hafif cevher partikülleri (mineraller) orta akış tarafından elek sonunda boşaltma portuna süpürülür, çünkü arka jig haznesi ön jig haznesinden daha aşağıdadır.50 mm, böylece hafif cevher parçacıkları ön odanın kuyruk plakasından taşar ve arka odaya girer ve tekrar jiglenir.Kuyruk plakasının yüksekliği, boşaltılan cevher miktarını kontrol etmek için gerektiği gibi ayarlanabilir.Depolama kovasındaki konsantre, boşaltma borusundan düzenli olarak boşaltılır.
Jig zenginleştirme, derin oluk ayırma işlemidir.İyileştirme ortamı olarak su kullanır ve seçilen minerallerin özgül ağırlık farkını sıralama için ganglemek için kullanır.Jig makineleri çoğunlukla diyafram tipindedir ve strok ve strok sayısı seçilen minerallerin özgül ağırlığına bağlıdır., esnek bir şekilde ayarlanabilir, tungsten, kalay, plaser altın, hematit, limonit, manganez, titanyum, antimon, kurşun, tantal, niyobyum ve diğer metallerin yerçekimi zenginleştirmesinde yaygın olarak kullanılır.
4. Jig uygulama kapsamı
Birçok jig modeli var.AM30 Jig, büyük bir parçacık jigdir.Tungsten, kalay, plaser altın, hematit, limonit, manganez, titanyum, antimon, kurşun, tantal, niyobyum ve diğer metallerin yerçekimi zenginleştirmesinde yaygın olarak kullanılır.Kullanıcı gereksinimlerine göre LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 ve diğer jig modellerini üretebiliriz.
6109 Trapez Jig Trapez mastar saatte 20-30T işleme kapasitesine sahiptir.
Testere dişi dalga JT1070-2 jig, su ve enerji tasarrufu sağlama ve ince parçacıkların ve minerallerin geri kazanımını iyileştirme avantajlarına sahiptir.Tungsten, kalay, altın, demir, manganez, titanyum, adze, krom, kükürt ve çeşitli alaşımların eritilmesinde yaygın olarak kullanılmaktadır.Metallerin cüruf çıkarılması vb.
LTA-1010/2 jig makinesi esas olarak zenginleştirmede tungsten, kalay, antimon ve diğer cevherlerin işlenmesi için kullanılır.
LTP34/2 jig makinesi, tungsten, kalay, altın, demir, kurşun, çinko, manganez ve diğer ağır metallerin jig zenginleştirmesinde yaygın olarak kullanılmaktadır.

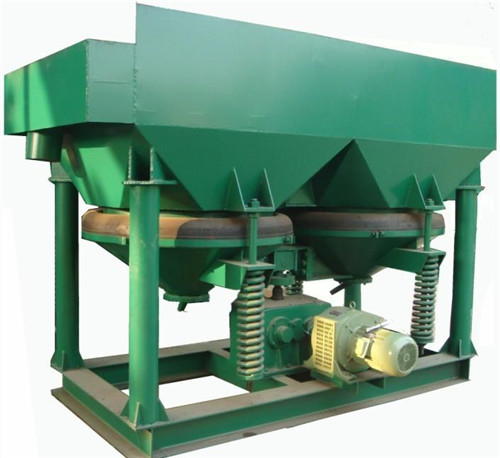

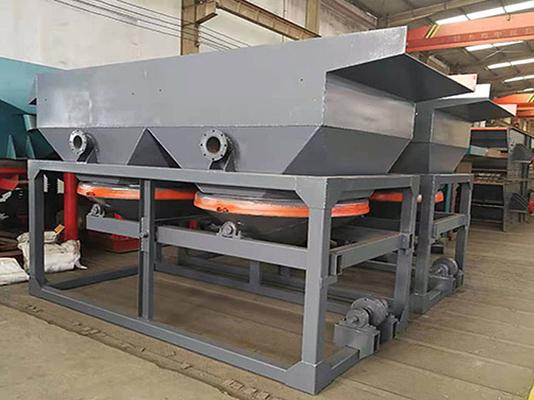

5. Cevher Hazırlama Ekipmanı fotoğraf açıklaması
