| Ürün adı: | çok halatlı sürtünmeli vinç | Şart: | Yeni |
|---|---|---|---|
| Tip: | Kaldırma Makinesi Taşıma | Başvuru: | taşlar ve dökme malzemeler |
| Garanti: | 12 ay | kullanım: | Yapı malzemeleri, kimyasal |
| Uygulama endüstrisi: | Çimento Fabrikası, Çelik Fabrikası, Kimya Tesisi ve Yakma Fırını | Liman: | QingDao, TianJian, Şanghay |
Çok Halatlı Sürtünmeli Vinç Taşıma Kaldırma Makinesi Ağ Kontrolü
1. Maden vincinin teknik özellikleri
(1) Çeşitli makara türleri kullanılır: entegre, iki loblu ve dört loblu;
(2) Tamburun halat yivi, spiral halat yivi, kırık hat halat yivi veya ahşap astar ve plastik astar ile preslenen spiral halat yivi benimser ve çelik halat geçiş cihazı halatlar arasında ayarlanır;
(3) Silindir arka disk freni benimsenmiştir ve elektrikli-hidrolik mafsal kontrolü benimsenmiştir;hidrolik istasyon iki tipe ayrılır: orta ve düşük basınç ve orta ve yüksek basınç.Orta ve düşük basınçlı hidrolik istasyonda iki tür sabit frenleme kuvveti elektrik gecikmesi ve hidrolik gecikmeli iki aşamalı frenleme vardır;orta ve yüksek basınçlı hidrolik istasyonda, iki kademeli sabit yavaşlama ve sabit frenleme torku olmak üzere iki form bulunur.Hidrolik istasyon, basınç sensörleri ve basınç röleleri ile donatılabilir;
(4) Ana mil ve makara, düzlem büyük tork sürtünmesi ile bağlanır;
(5) Fotoelektrik kodlayıcı, kendi kendini ayarlayan açılı makine ve düşük hızlı Şili takojeneratöründen oluşan sinyal izleme cihazı, aşırı hız, aşırı sarma, derinlik göstergesi arızası, fren pabucu aşınması ve yay yorgunluğu gibi mükemmel izleme ve koruma işlevlerine sahiptir;
(6) Konsolun iki formu vardır: tümü entegre sinyal lambaları, güvenilir elektrikli aletler ve yeni entegre çalıştırma kolları kullanan ve entegre derinlik göstergesi olarak dijital derinlik göstergelerine ve dijital ve vidalı tip derinlik göstergelerine sahip entegre tip ve bölünmüş tip sistem endüstriyel TV'ler veya bilgisayarlar ve yazıcılar gibi özel tezgahlarla donatılmıştır;
(7) Gökyüzü tekerleği cihazı, entegre veya iki loblu kaynaklı bir yapı benimser ve rulman yatakları tarafından desteklenir ve tekerlek jantına bir polivinil klorür veya naylon sürtünme yastığı takılır;
(8) Maden kaldırma ağı kontrol ve teşhis sistemi ile donatılabilir.
2. Kaldırma makinesi teknik parametrelerinin taşınması
| modeli | Kılavuz tekerlek çapı | Tel halat | Maksimum kaldırma hızı | redüktör | Dönen parçanın yer değiştirme ağırlığı (motor ve kılavuz tekerlek hariç) | Kılavuz tekerlek deplasman ağırlığı |
Boyutlar (U×G×Y) |
|||||
| Maksimum statik çekme | Maksimum statik gerilim farkı | Kılavuz tekerlek ile maksimum çap | Kılavuz tekerlek olmadan maksimum çap | aralık | ||||||||
| m | kN | mm | Hanım | modeli | Hız oranı | t | t | m | ||||
| JKM-1.3×4(Ⅰ)E | 100 | 25 | 16.5 | 200 | 5 | XP550 | 11.5 | 2.1 | 6.4×6.5×1.6 | |||
| JKM-1.6×4(Ⅰ)E | 150 | 40 | 19.5 | 8 | XP560 | 7.35 10.5 11.5 |
4 | 6.4×7×1.75 | ||||
| JKM-1.85×4(Ⅰ)E | 210 | 60 | 23 | 10 | XP800 | 5.8 | 7×7.5×2.02 | |||||
| JKM-2×4(Ⅰ)E | 2 | 230 180 |
65 55 |
20 | 24 | 10 | XP800 | 5.7 | 7×8×2.2 | |||
| JKM-2.25×4(Ⅰ)E | 2 | 215 | 65 | 22 | 28 | 10 | XP800 | 6.5 | 1.39 | 7.4×8×2.3 | ||
| JKM-2.8×4(Ⅰ)E | 2.5 | 335 | 100 | 28 | 250 | 14 | XP1000 | 9.1 | 2.48 | 8.5×10×2.65 | ||
| JKM-2.8×4(Ⅱ)E | P2H630 | 10 | 2.48 | 7.5×8.5×2.65 | ||||||||
| JKM-2.8×6(Ⅰ)E | 2.5 | 500 | 140 | 28 | 14 | XP1120 | 15.8 | 3.69 | 8×8.5×2.68 | |||
| JKM-2.8×6(Ⅱ)E | P2H800 | 17.8 | 3.69 | 7.5×8.5×2.68 | ||||||||
| JKM-2.8×6(Ⅲ)E | 14 | 3.7 | 7.5×8×2.7 | |||||||||
| JKM-3.25×4(Ⅰ)E | 3 | 450 | 140 | 32 | 300 | 14 | XP1120 | 7.35 10.5 11.5 |
13.36 | 2.72 | 8.9×8.9×2.98 | |
| JKM-3.25×4(Ⅱ)E | P2H800 | 15.74 | 2.72 | 8.5×8.7×2.98 | ||||||||
| JKM-3.5×6(Ⅰ)E | 3 | 790 | 220 | 35 | 300 | 14 | XP1250 | 22.85 | 4.06 | 11.5×9.2×3.15 | ||
| JKM-3.5×6(Ⅱ)E | P2H900 | 25.6 | 4.06 | 10.5×9.2×3.15 | ||||||||
| JKM-3.5×6(Ⅲ)E | 21 | 4.06 | 8×9×3.2 | |||||||||
| JKM-4×4(Ⅰ)E | 3.2 | 690 | 180 | 39.5 | 300 | 14 | XP1250 | 7.35 10.5 11.5 |
18.5 | 4.1 | 9×10×3.63 | |
| JKM-4×4(Ⅱ)E | P2H900 | 24.7 | 4.1 | 9×10×3.63 | ||||||||
| JKM-4×4(Ⅲ)E | 16 | 4.1 | 7.5×9×3.63 | |||||||||
| JKM-4×6(Ⅲ)E | 3.2 | 1030 | 270 | 39.5 | 300 | 22 | 6.5 | 9×9×3.63 | ||||
| JKM-4.5×6(Ⅲ)E | 3.6 | 1330 | 340 | 45 | 300 | 16 | 30 | 10 | 12×9.5×3.9 | |||
| JKM-5×6(Ⅲ)E | 4 | 1600 | 420 | 50 | 300 | |||||||
3. Çok halatlı sürtünmeli maden vincinin avantajları
(1) Yük birkaç tel halat tarafından taşınır, tel halatın çapı küçüktür ve ekipmanın boyutu küçüktür.Yani aynı çap spesifikasyonu altında kaldırma kapasitesi büyüktür;
(2) Tel halat, halatın kapasitesinden etkilenmeyen ve derin kuyular için uygun olan makara üzerine yerleştirilir;
(3) Küçük atalet, aynı çıktıda düşük enerji tüketimi;
(4) Tank sıkıştığında veya aşırı yuvarlandığında, tel halatın kırılmasını önlemek için kayabilir;
(5) Tel halatın aynı anda kırılma olasılığı azdır ve düşme önleyici sağlanmayabilir;
(6) Gevşek bükülme eğilimini dengelemek ve konteyner kulağının tank üzerindeki basıncını önlemek için aynı sayıda sol ve sağ bükümlü tel halat kullanılabilir.

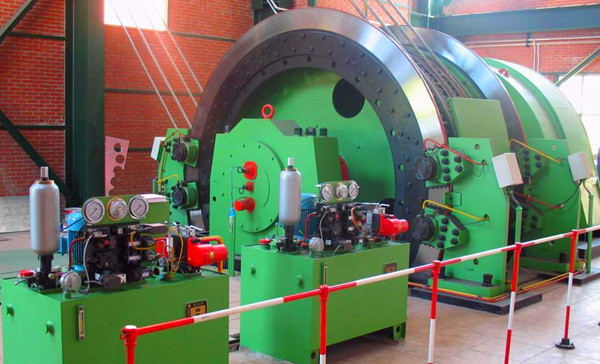

4. Taşıma kaldırma makinesi fotoğraf açıklaması
