Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şart: | Yeni | İsim: | Tüp Taşlama Değirmeni |
|---|---|---|---|
| motor devri: | 740rpm | Motor gücü: | 570-4200 kw |
| Sürüş modu: | kenar, merkez | Besleme Boyutu: | ≤25mm |
| Garanti: | 12 ay | sınıflandırma: | Cevher Öğütme Değirmeni |
| Vurgulamak: | Madencilik Cevher Öğütme Değirmeni,Madencilik Tüp Boru Değirmeni,Cevher Öğütme Tüp Boru Değirmeni |
||

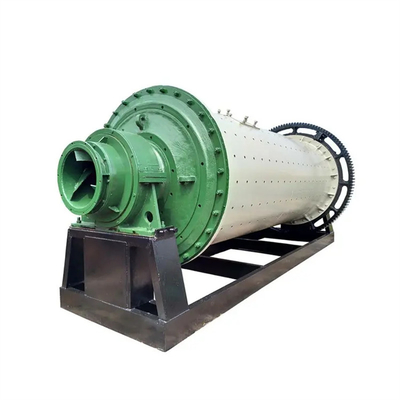

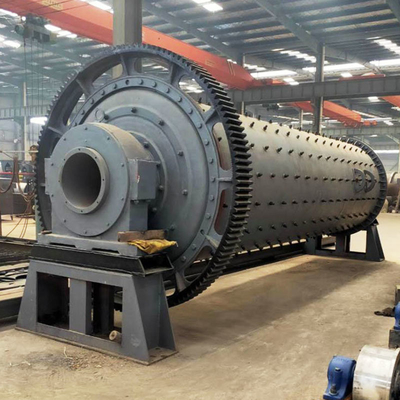

Madencilik Değirmeni Ekipmanları Cevher Öğütme Değirmeni Boru Öğütme Değirmeni
1. Boru Öğütme Değirmeni Cevher Öğütme Değirmeni Tanıtımı
Tüp Öğütme Değirmeni, modern endüstride çok önemli bir ince öğütme ekipmanıdır.Büyük Tüp Öğütme Değirmeninin üretim kapasitesi çok yüksektir.Boru Öğütme Değirmeni, inşaat malzemeleri, metalurji, maden işleme, elektrik enerjisi ve kimya endüstrisinde çimento ve diğer malzemelerin öğütülmesi için yaygın olarak kullanılmaktadır.Tüp Öğütme Değirmeni, büyük kırma oranı, büyük üretim kapasitesi, malzemelere güçlü adaptasyon ve aşınmış parçaların kolay değiştirilmesi özelliklerine sahiptir.
2. Tüp Değirmen Cevher Öğütme Değirmeni'nin teknik özellikleri:
(1) İletim formu: merkez iletimi ve kenar iletimi (çok noktalı ağ bağlantılı kenar iletimi dahil).Yavaş tahrikli büyük ve orta değirmen.
(2) Değirmenin destek modu: ana yatak tipi, çift kayar pabuç tipi ve karışık tip (ana yatağın bir ucu, kayar pabucun bir ucu ile).Rulman ve braket CNC takım tezgahı ile işlenir.Üç destek, yüksek ve düşük basınçlı yağlama cihazlarıyla donatılmıştır.
(3) Döner parça: silindir gövdesi otomatik kaynak benimser, kaynak dikişi % 100 ultrasonik muayenedir, silindir gövdesinin kaynaklanmasından sonra tüm tavlama, kaynak stresini tamamen ortadan kaldırır;Silindir gövdesi, ekipmanın sorunsuz çalışabilmesi için her iki uçta kayma halkasının (ana yatak) eş eksenliliğini etkin bir şekilde sağlayan kart işlemeyi kurmak için büyük bir özel makine aleti kullanır.
(4) Besleme ve boşaltma cihazı: yağ sızıntısı, kül sızıntısı olmaması için içi boş mil veya tahrik borusu ve özel bir conta ile diğer statik ve dinamik bağlantı ile.
(5) Sistem kontrolü: tüm değirmen sistemi, değirmen destek cihazının ve redüktörün tüm yataklarının ve yağlama yağının sıcaklık denetimi ve titreşim algılamasını gerçekleştirebilen ve merkezi kontrol odası ile bilgisayar ortak kontrolünü gerçekleştirebilen PLC tarafından kontrol edilir.
3. Cevher Öğütme Değirmeni ürün parametreleri
Tüp değirmeni ürün parametreleri
| SPEC(çap × uzunluk) | Rev (dev/dak) |
Besleme boyutu (mm) | Üretim kapasitesi(t/saat) | Taşlama ortamının yüklenmesi (t) |
Ana motor | Ana redüksiyon dişlisi | Ağırlık (t) |
|||
| Tip | güç (kw) | Devir (rpm) | Tip | hız oranı | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14～18 | 39,5～42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23～25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19～24 22～28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18～20 21～23 |
6365 | 800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21～22 24～26 |
6668 | 800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21～24 | 64 | 800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39～45 | 116maks | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45～48 | 112maks | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50～55 | 133maks | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45～55 | 120maks | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3,5×13 | 17 | ≤25 | 60～65 | 156maks | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| φ3.8×13 (Ana yatak tipi) |
17 | ≤25 | 65～70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 (Sürgülü kenar tipi) |
17 | ≤25 | 65～70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2×11 (Ana yatak tipi) |
15.8 | ≤25 | 100～110 | 182～190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 (Ana yatak tipi) |
15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
| φ4.2×13 (Ana yatak tipi) |
15.2 | ≤25 | 120～130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 (Merkez Kayma tipi) |
15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100～115 | 285 | 1000-8 YTL | 4200 | 740 | J3160-C | 485 | |
