Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Maden İşleme Bilyalı Değirmen | modeli: | Kafes Bilyalı Değirmen |
|---|---|---|---|
| Sürücü modeli: | Köşe | Tip: | MQS40×13.5 |
| Şart: | Yeni | Motor gücü: | 3300kw |
| sınıflandırma: | Cevher Öğütme Değirmeni | motor devri: | 980 R/DAK |
| Garanti: | 12 ay | ||
| Vurgulamak: | 40×13.5 Yaş Kafes Bilyalı Değirmen,Mineral İşleme Yaş Kafes Bilyalı Değirmen,40×13.5 Cevher Hazırlama Bilyalı Değirmen |
||

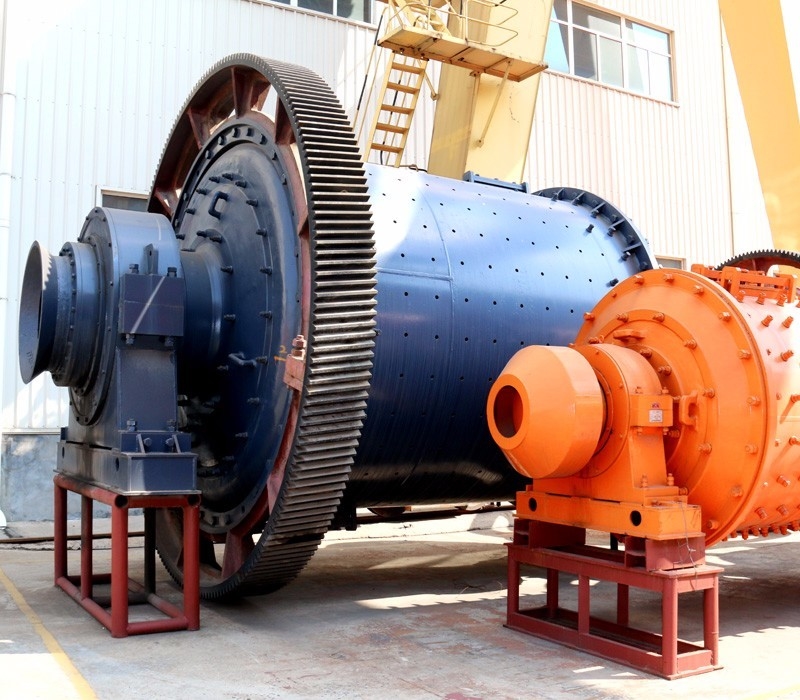

Maden İşleme Bilyalı Değirmen için Cevher Öğütme Değirmeni Kafes Bilyalı Değirmen
1. Luoyang Madencilik Makine Fabrikası tarafından geliştirilen ve tasarlanan bilyalı değirmenin teknik özellikleri şunlardır:
(1) Silindir değirmen, kenar el ilanları, merkez iletimi, çok noktalı geçme kenar iletimi ve diğer iletim türlerinin iletim biçimini benimser;Sürüş şekli asenkron motor + redüktör + pinyon + büyük dişli ve senkron motor + havalı debriyaj + pinyon + büyük dişlidir;
(2) İki statik ve dinamik basınç yatağı destek modunun genel kullanımı, tamamen kapalı, kendi kendini dengeleyen 1200 hat temaslı 'külbütör tipi' yatakların kullanımı, ayrıca tek kayar yol, çift kayar yol statik ve dinamik basınç desteği veya tam statik basınç desteği;
(3) Büyük açık dişli, otomatik sprey yağlama cihazı gliserin ile güvenilir bir sızdırmazlık dişli muhafazası ile donatılmış Amerikan AGMA standart tasarımını benimser;
(4) Silindir, değirmenin en önemli parçasıdır.Sonlu elemanlar analizi, kullanımının güvenilirliğini sağlamak için bilgisayar tarafından gerçekleştirilir.
(5) Yavaş sürüş tertibatıyla donatılmış büyük ve orta ölçekli değirmen;
(6) Yüksek ve düşük basınçlı yağlama istasyonu ile donatılmış büyük ve orta ölçekli değirmen;
(7) Kontrol ve koruma sistemi PLC kontrolünü benimser.
2. Ürün parametreleribilyalı değirmen Cevher Öğütme Değirmeni
(1) luo Mine ıslak ızgara bilyalı değirmenin teknik performans tablosu
| modeli | Silindir çapı | silindir uzunluğu | Etkili hacim | Döndürme hızı | Taşlama ortamının yüklenmesi | Sürüş modu | Motor | Boyut (U×G×Y) |
yaklaşık ağırlık |
Not | |
| güç | Rev | ||||||||||
| Birim | mm | mm | m3 | dev/dak | t | kw | dev/dak | m | t | ||
| MQS12×24 | 1500 | 3000 | 5 | 26.6 | 9 | Kenar | 95 | 742 | 6.4×2.9×2.6 | 18 | tambur besleyici |
| MQS15×15 | 1500 | 1500 | 2.3 | 29.2 | 4.8 | ‥ | 60 | 725 | 5.7×3.2×2.8 | 13.7 | |
| MQS15×24 | 1500 | 2400 | 3.7 | 29.2 | 7.6 | ‥ | 90 | 730 | 6.9×3.3×2.8 | 16.5 | |
| MQS15×30 | 1500 | 3000 | 4.6 | 26.6 | 10 | Kenar | 90 | 742 | 7.6×3.4×2.8 | 19.5 | Kauçuk astar |
| MQS21×30 | 2100 | 3000 | 9.4 | 22.1 | 20 | ‥ | 220 | 740 | 8.5×4.65×3 | 45 | |
| MQS24×30 | 2400 | 3000 | 12.2 | 21 | 25 | ‥ | 250 | 980 | 8.8×4.7×4.4 | 55 | |
| MQS24×70 | 2400 | 7000 | 26.66 | 21 | 54 | ‥ | 475 | 740 | 14.3×5.8×4.4 | 67 | Kauçuk astar |
| MQS27×21 | 2700 | 2100 | 10.6 | 19.7 | 22 | ‥ | 280 | 733 | 9.7×6.5×4.8 | 69 | |
| MQS27×36 | 2700 | 3600 | 18.5 | 20.5 | 39 | ‥ | 400 | 187.5 | 12×5.8×4 | 74 | |
| MQS27×40 | 2700 | 4000 | 20.5 | 20.24 | 38 | ‥ | 400 | 187.5 | 12.4×5.8×4.7 | 77 | |
| MQS27×60 | 2700 | 6000 | 34.34 | 19.5 | 53 | ‥ | 630 | 589 | 12×5.7×4.5 | 84 | |
| MQS29×41 | 2900 | 4100 | 26 | 19.34 | 42 | ‥ | 450 | 740 | 9.9×6.1×5.1 | 76.1 | |
| MQS31×64 | 3100 | 6400 | 43.7 | 18.3 | 56 | ‥ | 1000 | 167 | 15,2×6,98×5,8 | 141 | |
| MQS32×31 | 3200 | 3100 | 22.65 | 18.3 | 46.9 | ‥ | 500 | 167 | 13.9×7.3×6.0 | 109 | |
| MQS32×36 | 3200 | 3600 | 26.3 | 18.3 | 54 | ‥ | 630 | 167 | 14.3×7.3×6.0 | 116.94 | |
| MQS32×40 | 3200 | 4000 | 29.2 | 18.2 | 60 | ‥ | 710 | 980 | 14.7×7.3×6.0 | 121.4 | |
| MQS32×45 | 3200 | 4500 | 32.9 | 18.3 | 68.5 | ‥ | 800 | 167 | 15.2×7.3×5.9 | 126.23 | |
| MQS32×54 | 3200 | 5400 | 39.4 | 18.3 | 81.6 | ‥ | 1000 | 167 | 16.6×7.3×6.1 | 135.4 | |
| MQS36×45 | 3600 | 4500 | 41.4 | 17.25 | 86 | ‥ | 1000 | 167 | 13,5×7.3×6.3 | 153.1 | |
| MQS36×60 | 3600 | 6000 | 54 | 17.3 | 112 | Kenar | 1400 | 167 | 15.5×8.3×6.3 | 190.6 | |
| MQS36×85 | 3600 | 8500 | 79 | 17.4 | 144 | ‥ | 1800 | 743 | 20×8.2×7.1 | 260.89 | |
| MQS40×60 | 4000 | 6000 | 69.8 | 16.0 | 126 | ‥ | 1500 | 200 | 17,4×9,34×7,5 | 215.5 | |
| MQS40×67 | 4000 | 6700 | 76 | 16.0 | 155 | ‥ | 1600 | 980 | 16×8.43×7.5 | 235.2 | |
| MQS40×13.5 | 4000 | 13500 | 157 | 16.5 | 280 | ‥ | 3300 | 980 | 24,2×9,9×7,8 |
284 /375 |
Kauçuk astar |
(2)Luo Mine taşma bilyalı değirmenin teknik performans tablosu
| modeli | Silindir çapı | silindir uzunluğu | Etkili hacim | Döndürme hızı | Taşlama ortamının yüklenmesi | Sürüş modu | Motor |
Boyut (U×G×Y) |
Yaklaşık ağırlık | Not | |
| Güç | Rev | ||||||||||
| mm | mm | m3 | dev/dak | t | kw | dev/dak | m | t | |||
| MQY15×30 | 1500 | 3000 | 5 | 26.6 | 9 | Kenar | 95 | 742 | 7.4×3.4×2.8 | 18.5 |
davul besleyici |
| MQY15×36 | 1500 | 3600 | 5.7 | 26.6 | 10.6 | 95 | 742 | 8.0×3.4×2.8 | 17.22 | Kauçuk astar | |
| MQY18×61 | 1830 | 6100 | 13.4 | 24.5 | 24.6 | ‥ | 220 | 736 | 10.2×5.1×4.0 | 37.3 | |
| MQY21×30 | 2100 | 3000 | 9.4 | 22.1 | 15 | ‥ | 200 | 740 | 8.5×4.65×3 | 45 | |
| MQY24×30 | 2400 | 3000 | 12.2 | 21 | 22.5 | ‥ | 250 | 980 | 8.8×4.7×4.4 | 55 | |
