Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şart: | Yeni | İsim: | Φ4.6×14 Çimento Bilyalı Değirmen |
|---|---|---|---|
| Sürüş modu: | kenar, merkez | Etkili hacim: | 185 ton |
| sınıflandırma: | Cevher Öğütme Değirmeni | Güç: | 4200 KW |
| Gerilim: | 6000V | Taşlama ortamının yüklenmesi: | 285 T |
| Garanti: | 12 ay | ||
| Vurgulamak: | Büyük Güç Cevher Öğütme Değirmeni,Büyük Güç Çimento Değirmeni Öğütme Topu,4.6 × 14 Çimento Değirmeni Öğütme Topu |
||

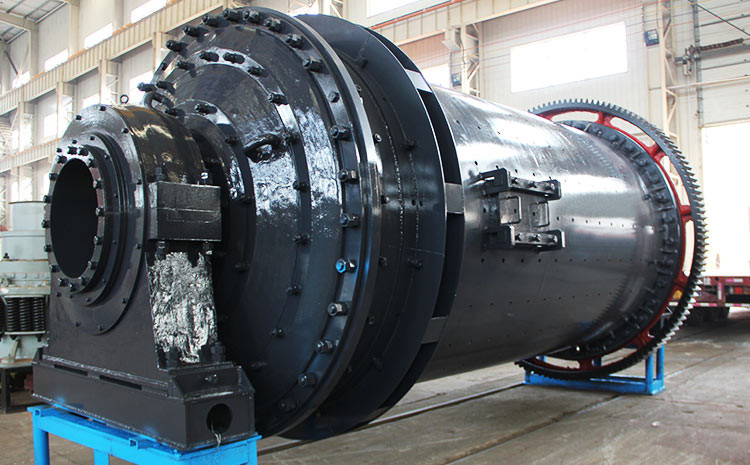

Büyük Güç Çimento Değirmeni ve Cevher Öğütme Değirmeni Çimento Bilyalı Değirmeni
1. Ürün tanıtımıÇimento Değirmeni Çimento Bilyalı Değirmen Cevher Öğütme Değirmeni
Çimento değirmeni - çimento bilyalı değirmen 2003 yılında yerli on bin ton çimento üretim hattı ana ekipmanı tamamlandı, malzeme kırıldı ve daha sonra kırma için anahtar ekipman.Bilyalı değirmen, çimento, silikat ürünleri, yeni yapı malzemeleri, refrakter malzemeler, kimyasal gübreler, siyah ve demir dışı metal kaplama ve cam seramik ve diğer üretim endüstrilerinde, her türlü cevherin ve diğer öğütülebilir malzemelerin kuru veya ıslak öğütülmesinde yaygın olarak kullanılmaktadır.
2. Büyük çimento değirmeninin teknik özellikleriCevher Öğütme Değirmeni:
(1) Tamburlu değirmenin iletim biçimleri, kenar kanatları, merkez iletimi, çok noktalı geçme kenar iletimi ve diğer iletim türleridir;Sürüş şekli asenkron motor + redüktör + pinyon + büyük dişli ve senkron motor + havalı debriyaj + pinyon + büyük dişlidir;
(2) İki uçta statik ve dinamik basınç yataklarının destek modu genellikle benimsenmiştir ve tamamen kapalı, kendinden tahsisli 1200 hat temaslı "külbütör tipi" yataklar benimsenmiştir.Tek kaydırmalı palet, çift kaydırmalı palet statik ve dinamik basınç destek modu veya tam statik basınç desteği de kullanılabilir.
(3) Büyük açık dişli, gliserin otomatik sprey yağlama cihazı ile güvenilir bir sızdırmazlık dişli muhafazası ile donatılmış Amerikan AGMA standart tasarımını benimser;
(4) Silindir, değirmenin kilit parçasıdır ve kullanımının güvenilirliğini sağlamak için sonlu elemanlar analizi bilgisayar tarafından gerçekleştirilir;
(5) Yavaş sürüş tertibatıyla donatılmış büyük ve orta ölçekli değirmen;
(6) Büyük ve orta ölçekli değirmenler, yüksek ve düşük basınçlı yağlama istasyonlarıyla donatılmıştır;
(7) Kontrol ve koruma sistemi PLC kontrolünü benimser.
3. Ürün pçimento değirmeni arametreleri |çimento topu miLL :
| Numara. | Özellik (m) | Üretim (t/saat) | Değirmen Devri (d/dk) | değirmen mm içine besleme boyutu | Öğütme ortamının yükü (t) | Etkili hacim | Sürüş modu | Ana motor | Ortalama boyut | Cihaz ağırlığı (T) | Not | |||
| Güç (kw) | Gerilim (V) | L | W | H | ||||||||||
| 1 | Φ2.2×6.5 | 13-14 | 22 | ＜25 | 31 | 21.4 | Kenar | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2.2×11 | 15-16 | 21 | ＜25 | 50 | 36 | Merkez | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2.2×13 | 16-18 | 21.5 | ＜25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114.2 | ||
| 4 | Φ2.4×8 | 15 | 20.8 | ＜25 | 45 | 30 | Kenar | 560 | 6000 | 17215 | 5564 | 4540 | 82.53 | |
| 5 | Φ2.4×13 | 20-23 | 19 | ＜25 | 65 | 51.7 | Merkez | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2.6×13 | 30-32 | 19.6 | ＜25 | 80 | 60 | Kenar | 1000 | 6000 | 20883 | 7740 | 5670 | 144.5 | |
| 7 | Φ3×9 | 28-32 | 17.8 | ＜25 | 70-80 | 55 | Merkez | 1000 | 6000 | 23568 | 4760 | 3670 | 138.7 | |
| 8 | Φ3×11 | 36-40 | 18.9 | ＜25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181.9 | ||
| 9 | Φ3×11 | 36 | 17.69 | ＜25 | 100 | 69 | Kenar | 1250 | 6000 | 24567 | 7510 | 5968 | 156.5 | |
| 10 | Φ3.2×11 | 40-45 | 17.4 | ＜15 | 90-100 | 78 | Merkez | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3.5×9.5 | 40 | 18 | ＜20 | 115 | 76.4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194.4 | ||
| 12 | Φ3,5×11 | 45 | 17.2 | ＜15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271.64 | ||
| 13 | Φ3.6×8.5 | 60 | 16.5 | ＜20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404.5 | 233.3* | Silindir pres çıkışı ile | |
| 14 | Φ3.8×9 | 70-80 | 16.5 | ＜20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255.2 | ||
| 15 | Φ3.8×12.5 | 55 | 16.4 | ＜25 | 167 | 123.5 | Kenar | 2500 | 6000 | 17419 | 10745 | 8204 | 301.4 | |
| 16 | Φ3.8×13 | 60 | 16.3 | ＜25 | 173 | 128 | Merkez | 2500 | 6000 | 19693* | 4141* | 5404.5 | 223.3* | |
| 17 | Φ4.2×11 | 120 | 15.75 | ≤3 %80 geçer | 182 | 134.5 | 2800 | 18500 | 4400 | 6500 | 256** | Silindir pres ve O-Sepa ile | ||
| 18 | Φ4.2×11,5 | 130 | 15.99 | ≤3 %80 geçer | 199 | 138 | Tek taraflı çift sürücü | 2800 | 10000 | 18002 | 8962 | 7520 | 219** | Silindir presi ile |
| 19 | Φ4.2×11,5 | 130 | 16 | ≤3 %80 geçer | 199 | 138 | Merkez | 2800 | 17259 | 4960 | 5600 | 220** | Silindir presi ile | |
| 20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251** | verimli toz ayırıcı ile | ||
| 21 | Φ4.2×12.5 | 145 | 16 | ≤3 %80 | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242** | Silindir presi ile | ||
| 22 | Φ4.2×13 | 75 | 15.6 | ≤25 90% | 209 | 157 | Kenar | 3150 | 174450 | 4880 | 8000 | 255** | verimli toz ayırıcı ile | |
| 23 | Φ4.2×13 | 150 | 15.6 | ≤3 %80 | 209 | 157 | Merkez | 3150 | 17445 | 4880 | 8000 | 256** | Silindir pres ve O-Sepa ile | |
| 24 | Φ4.2×13.5 | 80-85 | 15.8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256** | |||
| 25 | Φ4.2×14 | 95 | 15.6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220** | |||
| 26 | Φ4.2×14,5 | 95 | 15.8 | ≤25 %80 | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278** | |||
| 27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Kenar | 4200 | 6000 | 23200 | 11054 | 6370 | 310** | ||
