Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şart: | Yeni | modeli: | Φ2.2×11 Çimento Bilyalı Değirmen |
|---|---|---|---|
| Sürüş modu: | kenar, merkez | Üretim(t/saat): | 15-16 |
| Motor Gücü (Kw): | 630 | Gerilim(v): | 6000 |
| sınıflandırma: | Cevher Öğütme Değirmeni | Garanti: | 12 ay |
| Vurgulamak: | 6000V Çimento Öğütme Değirmeni,16 TPH Çimento Öğütme Değirmeni,15 TPH Çimento Öğütme Değirmeni |
||

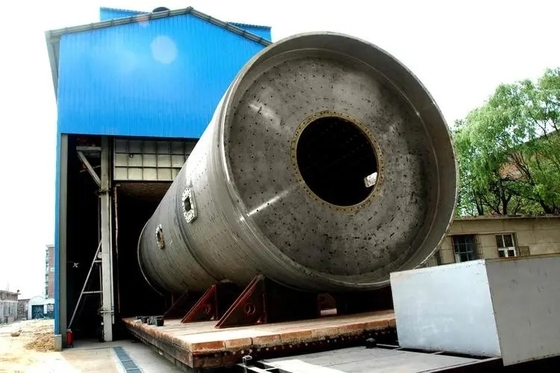

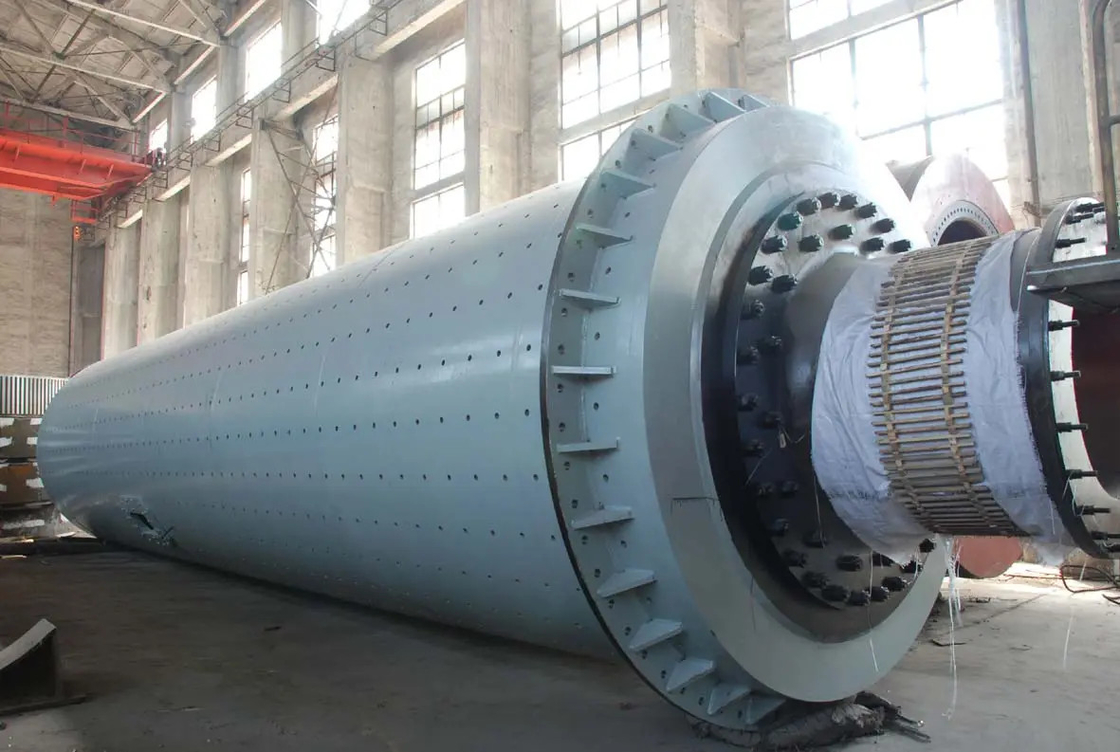

Madencilik için Cevher Öğütme Değirmeni 6000V Çimento Bilyalı Değirmen Çimento Değirmeni
1.Büyük çimento değirmeninin teknik özelliklericevher öğütme değirmeni
(1) Tamburlu değirmenin iletim biçimleri, kenar kanatları, merkez iletimi, çok noktalı geçme kenar iletimi ve diğer iletim türleridir;Sürüş şekli asenkron motor + redüktör + pinyon + büyük dişli ve senkron motor + havalı debriyaj + pinyon + büyük dişlidir;
(2) İki uçta statik ve dinamik basınç yataklarının destek modu genellikle benimsenmiştir ve tamamen kapalı, kendinden tahsisli 1200 hat temaslı "külbütör tipi" yataklar benimsenmiştir.Tek kaydırmalı palet, çift kaydırmalı palet statik ve dinamik basınç destek modu veya tam statik basınç desteği de kullanılabilir.
(3) Büyük açık dişli, gliserin otomatik sprey yağlama cihazı ile güvenilir bir sızdırmazlık dişli muhafazası ile donatılmış Amerikan AGMA standart tasarımını benimser;
(4) Silindir, değirmenin kilit parçasıdır ve kullanımının güvenilirliğini sağlamak için sonlu elemanlar analizi bilgisayar tarafından gerçekleştirilir;
(5) Yavaş sürüş tertibatıyla donatılmış büyük ve orta ölçekli değirmen;
(6) Büyük ve orta ölçekli değirmenler, yüksek ve düşük basınçlı yağlama istasyonlarıyla donatılmıştır;
(7) Kontrol ve koruma sistemi PLC kontrolünü benimser.
2. Ürün parametrelericevher öğütme değirmeni Cçimento değirmeni |çimento bilyalı değirmen
| Numara. | Özellik (m) | Üretim (t/saat) | Değirmen Devri (d/dk) | değirmen mm içine besleme boyutu | Öğütme ortamının yükü (t) | Etkili hacim | Sürüş modu | Ana motor | Ortalama boyut | Cihaz ağırlığı (T) | Not | |||
| Güç (kw) | Gerilim (V) | L | W | H | ||||||||||
| 1 | Φ2.2×6.5 | 13-14 | 22 | ＜25 | 31 | 21.4 | Kenar | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2.2×11 | 15-16 | 21 | ＜25 | 50 | 36 | Merkez | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2.2×13 | 16-18 | 21.5 | ＜25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114.2 | ||
| 4 | Φ2.4×8 | 15 | 20.8 | ＜25 | 45 | 30 | Kenar | 560 | 6000 | 17215 | 5564 | 4540 | 82.53 | |
| 5 | Φ2.4×13 | 20-23 | 19 | ＜25 | 65 | 51.7 | Merkez | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2.6×13 | 30-32 | 19.6 | ＜25 | 80 | 60 | Kenar | 1000 | 6000 | 20883 | 7740 | 5670 | 144.5 | |
| 7 | Φ3×9 | 28-32 | 17.8 | ＜25 | 70-80 | 55 | Merkez | 1000 | 6000 | 23568 | 4760 | 3670 | 138.7 | |
| 8 | Φ3×11 | 36-40 | 18.9 | ＜25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181.9 | ||
| 9 | Φ3×11 | 36 | 17.69 | ＜25 | 100 | 69 | Kenar | 1250 | 6000 | 24567 | 7510 | 5968 | 156.5 | |
| 10 | Φ3.2×11 | 40-45 | 17.4 | ＜15 | 90-100 | 78 | Merkez | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3.5×9.5 | 40 | 18 | ＜20 | 115 | 76.4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194.4 | ||
| 12 | Φ3,5×11 | 45 | 17.2 | ＜15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271.64 | ||
| 13 | Φ3.6×8.5 | 60 | 16.5 | ＜20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404.5 | 233.3* | Silindir pres çıkışı ile | |
| 14 | Φ3.8×9 | 70-80 | 16.5 | ＜20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255.2 | ||
| 15 | Φ3.8×12.5 | 55 | 16.4 | ＜25 | 167 | 123.5 | Kenar | 2500 | 6000 | 17419 | 10745 | 8204 | 301.4 | |
| 16 | Φ3.8×13 | 60 | 16.3 | ＜25 | 173 | 128 | Merkez | 2500 | 6000 | 19693* | 4141* | 5404.5 | 223.3* | |
| 17 | Φ4.2×11 | 120 | 15.75 | ≤3 %80 geçer | 182 | 134.5 | 2800 | 18500 | 4400 | 6500 | 256** | Silindir pres ve O-Sepa ile | ||
| 18 | Φ4.2×11,5 | 130 | 15.99 | ≤3 %80 geçer | 199 | 138 | Tek taraflı çift sürücü | 2800 | 10000 | 18002 | 8962 | 7520 | 219** | Silindir presi ile |
| 19 | Φ4.2×11,5 | 130 | 16 | ≤3 %80 geçer | 199 | 138 | Merkez | 2800 | 17259 | 4960 | 5600 | 220** | Silindir presi ile | |
| 20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251** | verimli toz ayırıcı ile | ||
| 21 | Φ4.2×12.5 | 145 | 16 | ≤3 %80 | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242** | Silindir presi ile | ||
| 22 | Φ4.2×13 | 75 | 15.6 | ≤25 90% | 209 | 157 | Kenar | 3150 | 174450 | 4880 | 8000 | 255** | verimli toz ayırıcı ile | |
| 23 | Φ4.2×13 | 150 | 15.6 | ≤3 %80 | 209 | 157 | Merkez | 3150 | 17445 | 4880 | 8000 | 256** | Silindir pres ve O-Sepa ile | |
| 24 | Φ4.2×13.5 | 80-85 | 15.8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256** | |||
| 25 | Φ4.2×14 | 95 | 15.6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220** | |||
| 26 | Φ4.2×14,5 | 95 | 15.8 | ≤25 %80 | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278** | |||
| 27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Kenar | 4200 | 6000 | 23200 | 11054 | 6370 | 310** | ||
