| modeli: | Φ2.2×6.5 Çimento Bilyalı Değirmen | Sürüş modu: | kenar, merkez |
|---|---|---|---|
| Cihaz ağırlığı: | 53 ton | Malzeme: | çimento, silikat ürünleri, yeni yapı malzemeleri |
| Ana Motor Gücü: | 380 KW | Gerilim: | 6000V |
| sınıflandırma: | Cevher Öğütme Değirmeni | Garanti: | 12 ay |
| Vurgulamak: | 2.2×6.5m Çimento Öğütme Makinesi,Madencilik Endüstrisi Çimento Öğütme Makinesi,2.2×6.5m öğütme değirmeni çimentosu |
||

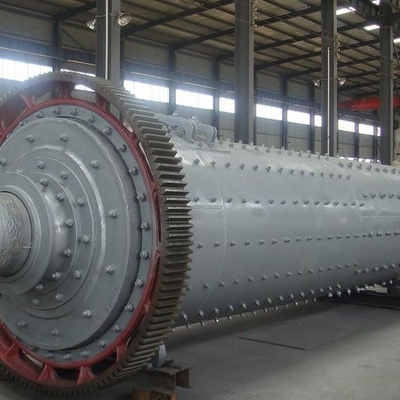

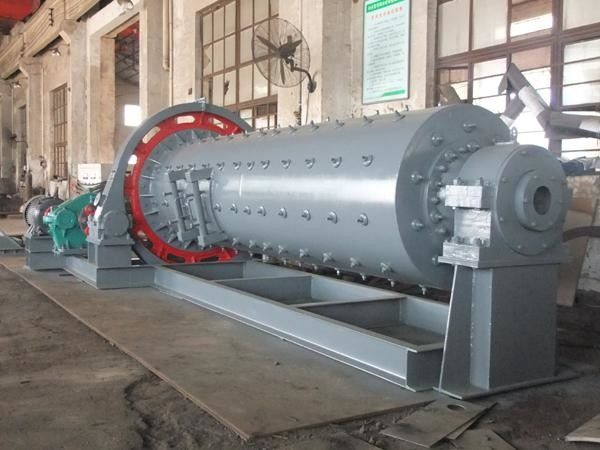

Madencilik Endüstrisi için Cevher Öğütme Değirmeni Φ2.2 × 6.5m Çimento Bilyalı Değirmen
1. Çalışma prensibinın-ninÇimento Bilyalı Değirmen Cevher Öğütme Değirmeni
Bu makine, dişli şanzıman, iki kutu, kafes bilyalı değirmen boyunca harici silindirik döner cihazdır.Besleme cihazından besleme içi boş mil spiralinden geçen malzeme, değirmenin ilk kutusuna eşit bir şekilde girer, kutu, kademeli astar plakasına veya oluklu astar plakasına sahiptir, farklı çelik bilye özellikleriyle yüklenir, silindir dönüşü merkezkaç kuvveti üretir çelik bilyeyi getirecektir düştükten sonra belirli bir yüksekliğe kadar malzeme ağır bir darbe ve öğütme etkisine sahiptir.
Malzeme ilk depoda kaba işlendikten sonra tek katlı bölme levhasından ikinci depoya girer.Depo, düz kaplama tahtası ve çelik bilye ile kaplanmıştır ve malzeme daha da taşlanmıştır.Toz, öğütme işlemini tamamlamak için boşaltma ızgarasından boşaltılır.
2. Ürün parametrelerinın-ninÇimento Bilyalı Değirmen Cevher Öğütme Değirmeni
Çimento değirmeni |çimento bilyalı değirmen teknik gösterge olsun:
| Numara. | Özellik (m) | Üretim (t/saat) | Değirmen Devri (d/dk) | değirmen mm içine besleme boyutu | Öğütme ortamının yükü (t) | Etkili hacim | Sürüş modu | Ana motor | Ortalama boyut | Cihaz ağırlığı (T) | Not | |||
| Güç (kw) | Gerilim (V) | L | W | H | ||||||||||
| 1 | Φ2.2×6.5 | 13-14 | 22 | ＜25 | 31 | 21.4 | Kenar | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2.2×11 | 15-16 | 21 | ＜25 | 50 | 36 | Merkez | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2.2×13 | 16-18 | 21.5 | ＜25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114.2 | ||
| 4 | Φ2.4×8 | 15 | 20.8 | ＜25 | 45 | 30 | Kenar | 560 | 6000 | 17215 | 5564 | 4540 | 82.53 | |
| 5 | Φ2.4×13 | 20-23 | 19 | ＜25 | 65 | 51.7 | Merkez | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2.6×13 | 30-32 | 19.6 | ＜25 | 80 | 60 | Kenar | 1000 | 6000 | 20883 | 7740 | 5670 | 144.5 | |
| 7 | Φ3×9 | 28-32 | 17.8 | ＜25 | 70-80 | 55 | Merkez | 1000 | 6000 | 23568 | 4760 | 3670 | 138.7 | |
| 8 | Φ3×11 | 36-40 | 18.9 | ＜25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181.9 | ||
| 9 | Φ3×11 | 36 | 17.69 | ＜25 | 100 | 69 | Kenar | 1250 | 6000 | 24567 | 7510 | 5968 | 156.5 | |
| 10 | Φ3.2×11 | 40-45 | 17.4 | ＜15 | 90-100 | 78 | Merkez | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3.5×9.5 | 40 | 18 | ＜20 | 115 | 76.4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194.4 | ||
| 12 | Φ3,5×11 | 45 | 17.2 | ＜15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271.64 | ||
| 13 | Φ3.6×8.5 | 60 | 16.5 | ＜20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404.5 | 233.3* | Silindir pres çıkışı ile | |
| 14 | Φ3.8×9 | 70-80 | 16.5 | ＜20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255.2 | ||
| 15 | Φ3.8×12.5 | 55 | 16.4 | ＜25 | 167 | 123.5 | Kenar | 2500 | 6000 | 17419 | 10745 | 8204 | 301.4 | |
| 16 | Φ3.8×13 | 60 | 16.3 | ＜25 | 173 | 128 | Merkez | 2500 | 6000 | 19693* | 4141* | 5404.5 | 223.3* | |
| 17 | Φ4.2×11 | 120 | 15.75 | ≤3 %80 geçer | 182 | 134.5 | 2800 | 18500 | 4400 | 6500 | 256** | Silindir pres ve O-Sepa ile | ||
| 18 | Φ4.2×11,5 | 130 | 15.99 | ≤3 %80 geçer | 199 | 138 | Tek taraflı çift sürücü | 2800 | 10000 | 18002 | 8962 | 7520 | 219** | Silindir presi ile |
| 19 | Φ4.2×11,5 | 130 | 16 | ≤3 %80 geçer | 199 | 138 | Merkez | 2800 | 17259 | 4960 | 5600 | 220** | Silindir presi ile | |
| 20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251** | verimli toz ayırıcı ile | ||
| 21 | Φ4.2×12.5 | 145 | 16 | ≤3 %80 | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242** | Silindir presi ile | ||
| 22 | Φ4.2×13 | 75 | 15.6 | ≤25 90% | 209 | 157 | Kenar | 3150 | 174450 | 4880 | 8000 | 255** | verimli toz ayırıcı ile | |
| 23 | Φ4.2×13 | 150 | 15.6 | ≤3 %80 | 209 | 157 | Merkez | 3150 | 17445 | 4880 | 8000 | 256** | Silindir pres ve O-Sepa ile | |
| 24 | Φ4.2×13.5 | 80-85 | 15.8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256** | |||
| 25 | Φ4.2×14 | 95 | 15.6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220** | |||
| 26 | Φ4.2×14,5 | 95 | 15.8 | ≤25 %80 | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278** | |||
| 27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Kenar | 4200 | 6000 | 23200 | 11054 | 6370 | 310** | ||
