Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| modeli: | H serisi döner kurutucu | Ana motor: | 7.5-160 kw |
|---|---|---|---|
| İsim: | Dolaylı ısı transferli kurutucu | Kurulum Eğimi (%): | 3~5 |
| Uygulama Malzemesi: | demir oksit, çamur, kok, demir, bakır konsantresi | Kapasite: | 1,9-76 ton/saat |
| Başvuru: | Maden işleme, yapı malzemeleri, metalurji, kimyasal | tambur eğimi: | %3-5 |
| Ürün adı: | döner kurutucu | Özellik: | Düşük sıcaklıkta kurutma |
| Ağırlık: | 9-135 ton | Avantaj: | Büyük kapasiteli düşük maliyetli |
| En Yüksek Giriş Hava Sıcaklığı: | 700-800 ℃ | ||
| Vurgulamak: | Büyük Kapasiteli Döner Tamburlu Kurutucu,Tamburlu Döner Tamburlu Kurutucu,Tamburlu Çimento Döner Fırın |
||

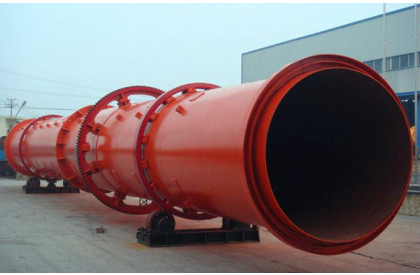

Büyük Kapasiteli Döner Kurutucu Tamburlu Kurutucu Tamburlu Kurutucu Çimento Döner Fırın
1. Çimento Döner Fırın Kurutucu uygulama kapsamı:
Kurutucu esas olarak mineral işleme, yapı malzemeleri, metalurji, kimya ve malzemenin belirli nemini veya parçacık boyutunu kurutan diğer bölümler için kullanılır, döner kurutucu malzemeye güçlü bir şekilde uyarlanabilir, her türlü malzemeyi kurutabilir ve ekipman basit ve güvenilirdir. , bu yüzden yaygın olarak kullanılmaktadır.
Luo Mine cevher serisi kurutucular yaygın olarak kullanılmaktadır: demir oksit, çamur, kok, demir, bakır konsantresi, silisyum karbür tozu, nadir toprak cevheri, cıva tozu, kalay tozu, kobalt cevheri, nikel cevheri, manganez cevheri tozu, alçı tozu, bentonit , kaolin kili, demir cevheri, kurşun tozu, petrol koku, altın cevheri tozu, çelik cürufu, su cürufu, florit cevheri, deniz kumu, nehir kumu ve diğer malzemeleri kurutma.
2. Kurutucunun yapısal özellikleri:
Tamburlu kurutucu, tamburlu kurutucu, döner kurutucu, kum kurutucu, linyit kurutucu, nehir kumu kurutucu
Kurutucu esas olarak silindir, büyük diş halkası, pinyon, destek tekerleği, tutma tekerleği, tekerlek kayışı, destek tekerlek mili ve diğer parçalardan oluşur.Üçgen kayıştan geçen motor, redüktör iki aşamalı yavaşlama, pinyon tahriki büyük dişli halkası aracılığıyla, böylece silindir tasarımı çalışma için hızlanır, böylece silindir gövdesi malzemeleri eşit şekilde kurutur.
3.Çimento Döner Fırın Ana kurutucu türleri:
Döner kurutucu Çamaşır kurutucu, tamburlu kurutucu, döner kurutucu
(1) Döner tamburlu kurutucu, döner tamburlu kurutucu olarak da adlandırılır.
Yapı malzemeleri, metalurji, kimya, çimento endüstrisi kurutma cürufu kireçtaşı, kömür tozu, cüruf, kil ve diğer malzemelerde yaygın olarak kullanılır.Makine esas olarak döner gövde, kaldırma plakası, tahrik cihazı, destek cihazı ve sızdırmazlık halkası ve diğer bileşenlerden oluşur.Makul yapı, mükemmel üretim, yüksek çıkış, düşük enerji tüketimi ve rahat çalışma avantajlarına sahiptir.
(2) Döner kurutucu, bileşik gübre üretimi, belirli nem ve parçacık boyutundaki gübrelerin kurutulması için de kullanılabilir, aynı zamanda diğer malzemelerin kurutulması için de kullanılabilir, konveyör plakası dağılımı ve Açı tasarımı makul, güvenilir performanstır, dolayısıyla ısı enerjisinin yüksek kullanım oranı, tek tip kurutma, temizlik malzemeleri daha az kez, uygun bakım ve diğer özellikler.
(3) Döner kurutucu, malzemelere güçlü bir şekilde uyarlanabilirliğe sahiptir ve her türlü malzemeyi kurutabilir.Çimento fabrikalarında kalker, kil, toz kömür ve karışık malzemelerin kurutulmasında kullanılır.Metalurji, madencilik, elektrik, kimya sanayi, gıda ve diğer departmanlarda da kullanılmaktadır.Döner kurutucu, çimento fabrikasında en sık kullanılan kurutma ekipmanıdır.Ve ekipman basit ve güvenilir çalışma, toz geçirmez sızdırmazlık, uygun bakım, bu nedenle yaygın olarak kullanılmaktadır.
(4) Çamaşır kurutma makinesi gıda, yem, kimya, ilaç, madencilik ve diğer sektörlerde yaygın olarak kullanılmaktadır.Ekipmanın çalışma süreci şu şekildedir: Kurutucuya suyu alınmış ıslak malzemeler ilave edildikten sonra, malzemeler kurutucu içinde eşit olarak dağılır ve tambur içinde eşit olarak dağıtılan plaka okuyucunun hareketi altında sıcak hava ile tam olarak temas eder. kurutma ısı transferini ve kütle transferini hızlandırır.Kurutma işleminde, bitmiş ürün, eğik plaka ve sıcak havanın etkisiyle kurutucunun diğer kısmından boşaltılır.Bu makine, bira taneleri, fasulye tortuları, sprey mısır kabuğu, kömür balçıkları, meyve tortuları vb. gibi su içeriği% 85'ten az olan her türlü cüruf malzemesini kurutmak için uygundur. Yem kaynaklarını geliştirmede iyi bir etkiye sahiptir. besleme maliyeti ve çevre kirliliğinin azaltılması.
4. Çimento Döner Fırın Kurutucu ürün parametreleri
(1) H serisi döner kurutucu teknik parametreler, çamaşır kurutma makinesi, tamburlu kurutucu, döner kurutucu
| Ürün SPEC(m) | Tambur hacmi(m³) | Üretim kapasitesi(t/saat) | Kurulum Açısı(%) | Maksimum giriş sıcaklığı | Ana motor gücü (kw) | Toplam ağırlık (t) |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33,5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42,9-53,6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) Dolaylı ısı transferli kurutucu teknik parametreler
| Öğe Tambur çapı x uzunluk | Tambur çapının dışında (mm) | Tambur çapının içinde (mm) | tambur uzunluğu (m) | davul hacmi (m3) | tambur eğimi | Kaldırma tahtası tipi | Maksimum giriş sıcaklığı | Boyutlar (m) |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m | 1500 | 500 | 15 17 19 | 20.27 22.97 25.68 | %3-5 | Kaldırma tipi | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m | 1800 | 650 | 21 23 25 | 35.91 39.33 42.75 | %3-5 | Kaldırma tipi | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m | 2200 | 800 | 21 23 25 | 58.10 63.61 69.15 | %3-5 | Kaldırma tipi | 850 |
5. Döner kurutucunun bakım yöntemi:
(1) Döner kurutucunun normal çalışması sırasında, giriş sıcak baca gazının sıcaklığı 700-800 santigrat derecedir ve çıkış sıcak baca gazının sıcaklığı 90-150 santigrat derecedir.
(2) Döner kurutucunun halkasını ve destek çarkını kontrol edin.Makaralı yatağın yağlama noktalarının yeterince doldurulup doldurulmadığı.
(3) halka ve destek tekerleği arasındaki temasın iyi olup olmadığı, temas yüzeyi halka genişliğinin %70'inden az değildir.
(5) Döner kurutucunun sabitleme cıvatalarının ve ankraj cıvatalarının gevşek veya kırık olup olmadığı.
(6) Her bir destek tekerleğinin itişinin düzgün bir şekilde yukarı doğru olup olmadığı.
(7) Döner kurutucunun temelinde titreşim, çatlak veya çökme olup olmadığı.
(8) Tutma çarkının esnek bir şekilde dönüp dönmediği, halka ile temasın iyi olup olmadığı, kuvvetin tutma çarkının yüzeyinin parlamasına, soyulmasına ve yatak ısınmasına ve diğer anormal olaylara neden olacak kadar büyük olup olmadığı.
(9) Döner tamburlu kurutucunun tambur gövdesinin dönüşünün esnek ve kararlı olup olmadığı ve contaların aşınmış veya sızdırılmış olup olmadığı.
(10) transmisyon cihazının titreşiminin olup olmadığı, yağlama noktası yağının yeterli olup olmadığı.
