Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| model: | SF/XJM yüzdürme makinesi | Şart: | Yeni |
|---|---|---|---|
| İsim: | Flotasyon Ayırıcı | Tip: | Cevher Hazırlama Ekipmanları |
| Üretim kapasitesi: | 0,2-8 , 0,2-38 m3/dk | Ağırlık: | 468-4486 kilo |
| Max.hava enjeksiyon miktarı: | 2 m3/㎡·dk | Çark çapı: | 300 mm |
| Pervane dönüş hızı: | 191-400 dev/dak | Renk: | gelenek |
| Garanti: | 12 ay | Liman: | QingDao,ShangHai,TianJin |
| Vurgulamak: | Büyük Emiş Kapasiteli Çark Flotasyon Makinesi,38 M3/Min Pervane Flotasyon Makinesi,0.2M3/Min Pervane Flotasyon Makinesi |
||

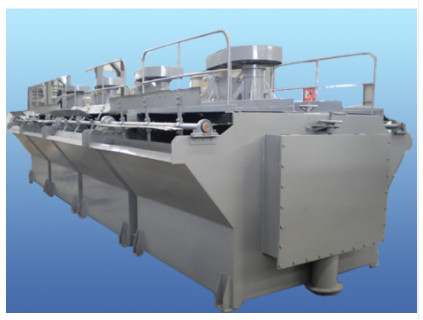

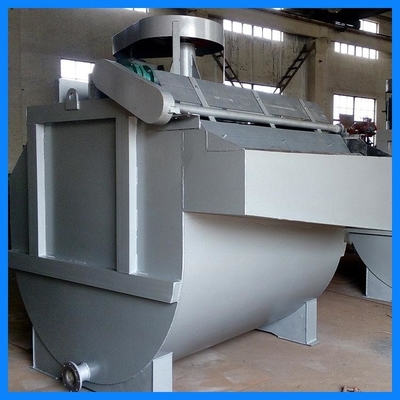

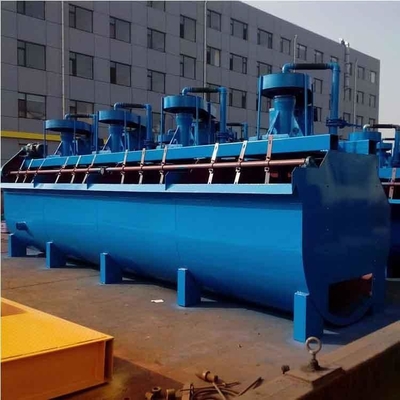

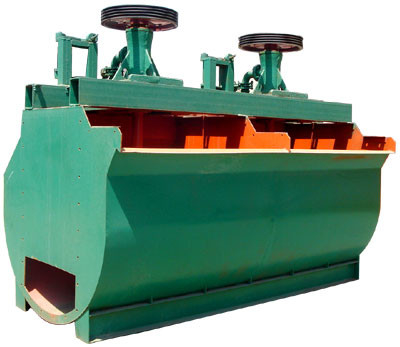

Büyük Emiş Kapasitesi Yeni Pervane Yüzdürme Makinesi Cevher Hazırlama Ekipmanı
1. Yüzdürme makinesinin tanıtımı oyeniden giydirme ekipmanı
Flotasyon makinesi demir dışı metallerin ayrıştırılması için uygun olduğu gibi kömür taşı, talk gibi metal olmayanların da ayrıştırılması için uygundur.
Yüzdürme makinesi, "U" tipi tank, içi boş mil şişirme ve süspansiyon statorunu, özellikle yeni bir çarkı benimser.Yüksek özgül hıza sahip santrifüj pompa tekerleklerine benzer bir Açıda geriye doğru eğilmiş kanatlara sahip konik bir pervanedir.Büyük miktarda kağıt hamuru, küçük basınç kafası, düşük güç tüketimi ve basit bir yapıya sahiptir.Pervane bölmesine gözenekli bir silindirik hava dağıtıcısı da yerleştirilmiştir, böylece hava önceden pervane kanadının çoğu alanında eşit olarak dağılabilir ve daha büyük bir kağıt hamuru - hava temas arayüzü sağlanır.
2.Yüzdürmenin teknik parametrelerimakine
Öyeniden giydirme ekipmanıTeknik veri:
(1)SF Yüzdürme Makinesi
| modeli | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Tekne kapasitesi(m3) | 0,37 | 0.7 | 1.2 | 2.8 | 4 | 8 | |
| Pervane çapı (mm) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Üretim kapasitesi (m3/dk) | 0.2-0.4 | 0.3-0.9 | 0,6-1,2 | 1.5-3.5 | 0,5-4 | 4-8 | |
| Pervane dönüş hızı (d/dak) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Motor | modeli | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Güç(kw) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
| Boyutlar (mm) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Tek oluk ağırlığı (kg) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
(2)XJM Yüzdürme Makinesi
| modeli | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| oluk boyutları | Uzunluk (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Genişlik (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Yükseklik (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Tek efektif ağırlık (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Etkili hacim (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Üretim kapasitesi (bulamaç hacmi ile hesaplanmıştır) (m3/dk) | 0,2-1 | 0.4-2 | 0,6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Ana mil motoru | modeli | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Güç (kw) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Çark | |||||||||
| Dönme hızı (d/dak) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Çap (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Yükseklik (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Dönme hızı (d/dak) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Dairesel hız (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| Tın tahta motoru | modeli | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Güç (kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Dönme hızı (d/dak) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| tın tahta | Dönme hızı (d/dak) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Çap (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Fan rüzgar basıncı (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
| Max.hava enjeksiyon miktarı (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
