Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Şart: | Yeni | Tip: | Raymond Değirmeni |
---|---|---|---|
Besleme Boyutu: | 15-30 mm | bitmiş boyut: | 0.125- 0.044mm |
Menşe yeri: | Henan, Çin | Garanti: | 12 ay |
İsim: | Cevher Öğütme Değirmeni | ||
Vurgulamak: | IOS Onaylı Raymond Değirmen Makinesi,Mineral Taş Raymond Değirmen Makinesi |

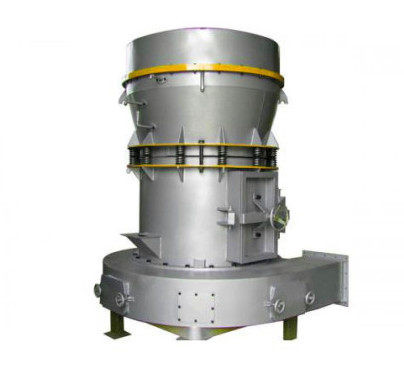

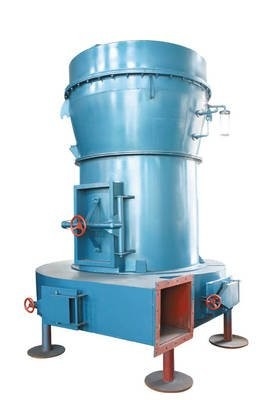

Raymond Mill Mineral Taş Raymond Öğütme Değirmeni Makinesi Cevher Öğütme Değirmeni
1. Raymond değirmen ana yapısı
Makine yapısı esas olarak ana makine, analizör, fan, bitmiş siklon ayırıcı, mikro toz siklon ayırıcı ve hava kanalından oluşur.Bunların arasında, ana makine bir çerçeve, hava giriş kıvrımı, kürek, öğütme silindiri, öğütme halkası, kapak kabuğundan oluşur.
2. Raymond değirmeninin çalışma prensibi:
İş, ana erik çiçeği rafında asılı duran silindir cihazına dayanarak, başlık kabuğu tarafından hazne ekleme makinesine malzemeleri ezmek zorunda kalacak, dönmenin etkisi nedeniyle aynı anda döner. silindir dışa doğru sallandığında merkezkaç kuvveti, halkaya bastırın, kürek bıçağı malzemeyi öğütme silindiri ile öğütme halkası arasına toplar, Malzemelerin ezilmesinin amacı, öğütme silindirinin haddelenmesi ve preslenmesiyle elde edilir.
Hava seçim süreci: malzeme topraklandıktan sonra, fan rüzgarı ana makine gövdesine üfler, tozu üfler, öğütme odasının üzerine yerleştirilmiş analizör tarafından sıralanır, ince ve kaba malzemeler yeniden öğütme, incelik için öğütme odasına düşer rüzgarın özelliklerine uygun olarak, toz çıkışından boşaltıldıktan sonra toplanan siklon toplayıcıya, yani bitmiş ürüne.Hava akışı, büyük siklon toplayıcının üst ucundaki dönüş kanalı tarafından fana geri döndürülür.Rüzgar yolu dönüyor ve negatif basınç altında akıyor.Dolaşan hava yolunun artan hava hacmi, fan ve ana makine arasındaki egzoz borusundan boşaltılır ve arıtma işlemi için küçük siklon toplayıcıya girer.
3. Raymond değirmeninin ürün parametreleri
Raymond değirmeninin model numarası ve teknik parametreleri | ||||||
modeli | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
Özellik | ||||||
Besleme boyutu (mm) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Bitmiş boyut (mm) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
Farklı malzeme incelik kaydırma üretimi(t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0,5-8 |
Merkez mil hızı (dev/dak) |
82 | 105 | 130 | 160 | 180 | 280 |
taşlama halkasıçap (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
taşlama silindiriçap (mm) |
450 | 410 | 320 | 260 | 210 | 140 |
taşlama silindiriyükseklik (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
Ana motor | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18,5 |
y200L- 8-15 |
y160m- 6-7.5 |
Fan motoru | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Analizör motoru | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
