Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Durum: | Yeni | Modeli: | Hava süpürmeli kömür değirmeni |
|---|---|---|---|
| Renk: | özelleştirilebilir | Başvuru: | Cevher Öğütme |
| Besleme boyutu: | ≤25mm | Menşe yeri: | Henan, Çin |
| Garanti: | 12 ay | İsim: | Cevher Öğütme Değirmeni |
| Vurgulamak: | PLC Kontrollü Havalı Kömür Değirmeni,85 T / H Havalı Kömür Değirmeni,Cevher Öğütme Havalı Kömür Değirmeni |
||

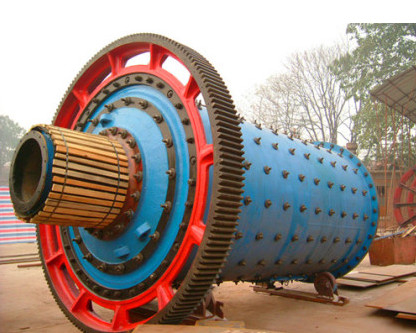

PLC Kontrol Sistemli Cevher Öğütme Değirmeni 85 T / H Kapasiteli Hava Süpürmeli Kömür Değirmeni
1. Ürün açıklamasıCevher Öğütme Değirmeni Hava Süpürmeli Kömür Değirmeni
(1) Luo madeni hava süpürmeli değirmen |hava süpürmeli kömür değirmeni özellikleri:
φ4×8 3,5m = silindirin iç çapı × silindirin etkin uzunluğu kurutma odası uzunluğu
(2) Rüzgarla süpürülen kömür değirmeninin geliştirme süreci
Geçmişten günümüze φ2.2m, φ2.8m, φ3m, φ3.2m ve benzeri gelişim φ3.8m, φ4m vb.Ekipman kapasitesi 500T/D, 700T /d, 1000T /d, 2500T/D, 5000T /d ve 6000T /d arasında değişmektedir.
2. Hava süpürmeli kömür değirmeninin çalışma prensibi:
Ham kömür, besleme cihazının savağı tarafından değirmenin kurutma silosuna beslenir.Yaklaşık 350°C sıcaklıktaki sıcak hava da ham kömürü kurutmak için hava giriş borusundan değirmene girer.Kurutulmuş kömür, ayırma plakasından öğütme silosuna gider ve aşındırıcı gövdenin (çelik bilye) çarpması ve öğütülmesi altında ezilir.Aynı zamanda, özel egzoz fanının oluşturduğu gaz, pulverize kömürü boşaltma cihazı vasıtasıyla değirmen dışına çıkaracaktır.
3. Luo madeni geliştirme ve rüzgar taraması tasarımı |rüzgarla süpürülen kömür öğütme teknolojisi özellikleri şunlardır:
(1) Silindirli değirmen, kenar broşürlerinin, merkez şanzımanın, çok noktalı birbirine geçen kenar iletiminin ve diğer iletim türlerinin iletim biçimini benimser;Sürüş şekli asenkron motor + redüktör + pinyon + büyük dişli ve senkron motor + hava debriyajı + pinyon + büyük dişlidir;
(2) İki statik ve dinamik basınç yatağı destek modunun genel kullanımı, tamamen kapalı kendi kendine yer değiştiren 1200 hat temaslı 'külbütör tipi' yatakların kullanımı, ayrıca tek kayma yolu, çift kayma yolu statik ve dinamik basınç desteği veya tam kullanılabilir statik basınç desteği;
(3) Büyük açık dişli, otomatik sprey yağlama cihazı gliserin ile güvenilir bir sızdırmazlık dişli muhafazası ile donatılmış Amerikan AGMA standart tasarımını benimser;
(4) Silindir, değirmenin kilit parçasıdır.Sonlu elemanlar analizi, kullanımının güvenilirliğini sağlamak için bilgisayar tarafından gerçekleştirilir.
(5) Yavaş sürüş cihazı ile donatılmış büyük ve orta ölçekli değirmen;
(6) Yüksek ve alçak basınçlı yağlama istasyonu ile donatılmış büyük ve orta ölçekli değirmen;
(7) Kontrol ve koruma sistemi PLC kontrolünü benimser.
4. Ürün parametreleri
Luo madeni hava süpürmeli değirmen |hava süpürmeli kömür değirmeni teknolojisi parametreleri:
| SPEC(çap×uzunluk) | devir (d/dak) |
Besleme boyutu (mm) | Üretim kapasitesi(t/h) | Öğütücü medya yükü (T) |
ana motor | Ana redüksiyon dişlisi | Ağırlık (T) |
|||
| Tip | Güç (kw) | tekrar(rpm) | Tip | Hız oranı | ||||||
| φ2,2×4,4 | 22.4 | ≤25 | 8～9t/s | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6.3 | 36.7 |
| φ2,2×5,8 | 22.4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5.6 | 45 |
| φ2,4×4,75 | 21.2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4.5 | 49 |
| φ2,4×4 2 | 20.2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4.5 | 60 |
| φ2,4×4,5 2 | 20.2 | ≤25 | 10~12 | 20.8 | YRKK500-8 | 280 | 740 | JDX45 | 4.5 | 68 |
| φ2,6×(5,25 2,25) | 19.7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4.5 | 87.4 |
| φ2,8×(5 3) | 18.7 | ≤25 | 13～13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4.5 | 102 |
| φ2,9×4,7 | 19.1 | ≤25 | 14～19 | 34.4 | YR560-8 | 500 | 743 | MBY560 | 5.6 | 79 |
| φ2,5×3,9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49.5 |
| φ3×(6,5 2,5) | 18.3 | ≤25 | 17～19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
| φ3,2×4,8 | 16.7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
| φ3,2×(6,5 2) | 16.9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
| φ3,5×8 | 17.2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6.3 | 182 |
| φ3,8×(7,75 3,5) | 16.7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5.6 | 215 |
