HGM Serisi Süper Mikron Değirmeni ve Mikro Toz Üretim Sistemi Cevher Öğütme Değirmeni
1. Çalışma prensibi

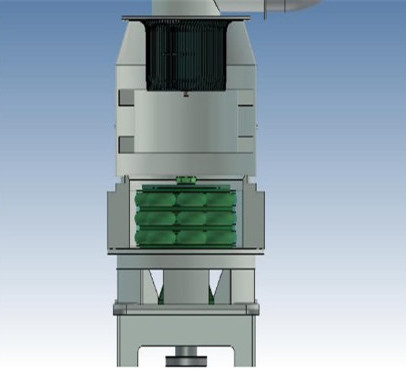

Mikro taşlama makinesinin motoru, her katmanın milini ve döner tablayı redüktör boyunca döndürmek için çalıştırır ve döner tabla, düzinelerce halka silindiri, taşlama halkasının yuvarlanma yolunda pim boyunca serbestçe yuvarlanması ve dönmesi için tahrik eder.

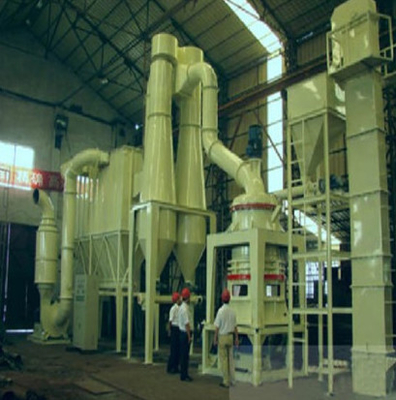

Çekiçli kırıcı tarafından küçük parçacıklara, asansörle depolama kutusuna kırılan büyük malzeme parçaları, elektromanyetik titreşimli besleyici, merkezkaç kuvvetinin etkisi altındaki malzeme üzerinde çemberin merkezine eşit olarak malzeme olacak ve içeriye düşecek halka yuvarlanma yolunun damgalanması, halka haddeleme, rulo öğütme, öğütme ve ezme, ilk katmanın ezilmesinden sonraki malzeme ve ikinci ve üçüncü katmana düşmesi, Binlerce kez darbeden sonra küçük malzeme parçacıkları, ultra ince toza yuvarlanma ve sürtünme, yüksek basınçlı santrifüj fan emme eyleminde harici hava inhalasyon makinesi ve toz ayırıcıya toz haline getirilmiş kaba tozun üçüncü tabakası olacaktır.
Toz ayırıcıda dönen türbin tarafından üretilen girdap akımı, kaba taneli malzemelerin geri düşmesini ve yeniden zemin oluşturmasını sağlar.İnce toz, hava akımı ile siklon toz toplayıcıya girer ve bitmiş ürün olan siklon toz toplayıcının altındaki tahliye vanasından boşaltılır.Az miktarda ince toz içeren hava akımı, darbeli toz toplayıcı tarafından arındırılır ve fan ve susturucu aracılığıyla boşaltılır.
2. Performans özellikleri
(1) Mikro öğütme verimli ve düşük tüketimdir.Bitmiş ürünün aynı malzeme, güç ve inceliği altında, çıktı, hava değirmeni ve çalkalama değirmeninden %40 daha yüksektir.
(2) Mikro değirmenin kullanım ömrü uzundur.Malzemelerin ve bitmiş ürünlerin aynı inceliğinde olması durumunda, aşınma parçalarının hizmet ömrü, darbeli kırıcı ve türbinli kırıcıdan daha uzundur, genellikle 1 yıldan fazladır.
(3) Taşlama boşluğunda rulman veya vida yoktur.Rulman yoktur ve contaları ve kırılgan vidaları kolayca gevşer ve makineyi ve diğer sorunları yok eder
(4) Ultra ince öğütme ürününün inceliği bir seferde D97 ≤5μm'ye ulaşabilir
3.Ürün parametreleri
| modeli |
Taşlama boşluğu çapı
(mm)
|
Taşlama tekerleği ve makaralı masa
|
Besleme boyutu Maks
(mm) |
Bitirme incelikleri (Mesh) |
Kapasite
(kg/saat) |
Motor gücü (kw) |
boyutlar (U×G×Y)
(m) |
Ağırlık t(kg) |
| rulo adet |
|
ADET öğütücü rulo |
MİKTAR döner tabla |
Ana
makine
|
parçacık boyutuum |
ağ |
|
Ana makine |
toz yoğunlaştırıcı |
hava fanı |
|
|
| HGM60 |
600 |
15 |
3 |
≤10 |
5-45 |
3250-300 |
350-2500 |
37 |
11 |
30 |
10×2×5.5 |
5900 |
| HGM80 |
800 |
21 |
3 |
≤10 |
5-45 |
3250-300 |
600-4000 |
55 |
18.5 |
45 |
11.9×2.7 ×5.8 |
7800 |
| HGM100 |
1000 |
27 |
3 |
≤10 |
5-45 |
3250-300 |
900-6000 |
90 |
30 |
75 |
14.5×3.8 ×6.3 |
10500 |
| HGM1280 |
1280 |
44 |
4 |
≤10 |
5-45 |
3250-300 |
1200-8000 |
132 |
45 |
90 |
17.5×4.5 ×7.5 |
15000 |
