| İsim: | Taşma Bilyalı Değirmen | Başvuru: | Cevher Öğütme Değirmeni |
|---|---|---|---|
| besleme kapasitesi: | 625 ton/saat | Ana Motor Gücü: | 5700kw |
| Malzemeler: | ıslak ve kuru | Menşe yeri: | Henan, Çin |
| Tip: | Φ 6,2× 9,5 m (D/K) | Garanti: | 12 ay |
| Vurgulamak: | 625t/h Taşma Bilyalı Değirmen,Malzeme Kırma Bilyalı Değirmen,6.2m×9.5m Taşma Tipi Bilyalı Değirmen |
||

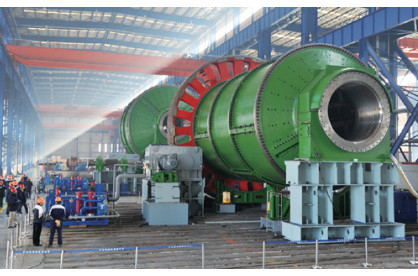

Φ 6.2m× 9.5m (F/F) Taşma Bilyalı Değirmen ve Tam İşlevli Destekleme Sistemi
1. Genel bakış, temel koşullar
(1) Genel Bakış
Bilyalı değirmen, ezildikten sonra malzeme kırma için temel ekipmandır.Bu tip değirmen, öğütme ortamı olarak silindir gövdesinde belirli sayıda çelik bilye halindedir.
Çimento, silikat ürünleri, yeni yapı malzemeleri, refrakter malzemeler, kimyasal gübre, siyah ve demir dışı metal kaplama ve cam seramik ve diğer üretim endüstrilerinde, her türlü cevherin ve diğer öğütülebilir malzemelerin kuru veya ıslak öğütülmesinde yaygın olarak kullanılmaktadır.Bilyalı değirmen, her türlü cevher ve diğer malzemelerin öğütülmesi için uygundur, mineral işleme, yapı malzemeleri ve kimya endüstrilerinde yaygın olarak kullanılmaktadır, kuru ve ıslak öğütme olarak ikiye ayrılabilir.Farklı cevher boşaltma yöntemine göre iki tipe ayrılabilir: kafes tipi ve taşma tipi.
(2) Coğrafi ve meteorolojik koşullar
İç mekan kurulumu için yükseklik 1000 m'den azdır.
(3) Değirmenin dönüşü
Sağ dönüş
Rotasyon yorumu: Besleme ucundan boşaltma ucuna kadar ana motor sağdadır. Ana motor boşaltma ucundadır.
(4) Çalışma Sistemi
Sürekli çalışma 330d/a, 24s/d, 3 vardiya / gün, 8 s/ vardiya.
(5) Güç Kaynağı Koşulları
Güç kaynağı: yüksek voltajlı üç fazlı dört telli 10kV, çıkış voltajı aralığı 10kV±%10, düşük voltajlı üç fazlı dört telli 380V, frekans 50Hz.
(6) Su Temini Koşulları
Su kalitesi: nötr ve temiz sirkülasyon suyu; Su sıcaklığı: ≤30 ℃; Su basıncı: 0.3 ~ 0.4mpa.
2. Sağlanan ekipman listesi
| Numara. | İsim | Özellikler | Miktar |
| 1 | Taşma bilyalı değirmen | φ 6,2× 9,5 m (D/K) | 1 |
3. Tedarik Kapsamı (Tek bir cihazın tedarik detayları)
| Numara. | İsim | Miktar | Ana yapı | Not |
| Ⅰ | Ekipman ontolojisi | 1 |
φ 6.2m×9.5m taşma bilyalı değirmen |
Çin yapımı |
| 1 | Besleme sistemi | 1 | Kutu boru bükme elektrikli araba besleme. | Çin yapımı |
| 2 | Ana yatak sistemi | 2 | Tam hidrostatik yağlama, üç dilli conta, bakır kiremit, çift ark yüzey hizalama yapısı. | Çin yapımı |
| 3 | Döner parçalar | 1 | İçindekiler: giriş ve çıkış içi boş mil, giriş ve çıkış burcu, namlu, uç kapak astarı, namlu astarı ve diğer gerekli aksesuarlar. | Çin yapımı |
| 4 | Sürüş parçaları | 1 | İçindekiler: büyük dişli, pinyon dişlisi, dişli muhafazası ve diğer gerekli aksesuarlar. | Çin yapımı |
| 5 | Boşaltma elek | 1 | Silindir ekran ve ekran kapağı dahil. | Çin yapımı |
| 6 | Ana ünite | 1 | İçindekiler: cihaz taban plakası ve ankraj cıvataları. | Çin yapımı |
| 7 | Yağlama yağı borusu | 1 | Paslanmaz çelik boru. | Çin yapımı |
| 8 | kalkan | 1 takım | Dönen parçalar. | Çin yapımı |
Taşma bilyalı değirmenin teknik parametreleri
| Numara. | İsim | sayısal |
| 1 | Değirmen özellikleri (mm) | Φ6200 x9500 |
| 2 | Silindirin iç çapı (mm) | 6200 |
| 3 | Silindir flanşından flanş uzunluğuna (mm) | 9500 |
| 4 | Etkin silindir hacmi (m³) | 259 |
| 5 | Uç kapağın etkin hacmi (m³) | 21 |
| 6 | Maksimum ortam doluluk oranı (%) | 28 |
| 7 | Maksimum top yükleme (T) | 365 |
| 8 | Silindir hızı (r/dak) | 13 |
| 9 | Ana motor gücü | 5700kW |
