| Product name: | Cement Vertical Mill | Condition: | New |
|---|---|---|---|
| Type: | Vertical Mill& Vertical roller mill | Motor tipi: | Alternatif akım motoru |
| Power(W): | 500-5000kw | Capacity(t/h): | 30-1000 |
| Model: | LGSM/LGM/LKM Vertical Mill | Power Consumption of System: | 25~30 kWh/t |
| Raw Material Vertical Mill: | Output 70~720 t/h | Çimento Dikey Değirmen: | Çıkış 55~250 t/sa |
| Coal Vertical Mill: | Output 5~70 t/h | Slag Vertical Mill: | Output 50~180 t/h |
| Material medium friction (MFs): | 0.9~1.0 | Rafine toz nem: | %0.5~1.0 |
| Garanti: | 12 ay | Port: | QingDao,ShangHai,TianJin |
| Vurgulamak: | 800Tph LM Dikey Makaralı Mil,5Tph LM Dikey Silindir Mil,800Tph vrm çimento değirmeni |
||

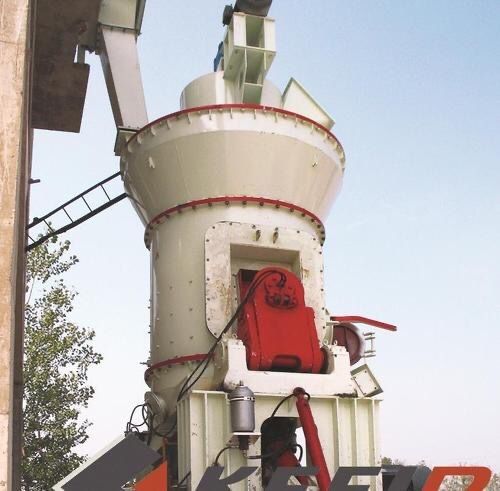

LM Dikey Silindirli Değirmen
LM Dikey Taşlama Değirmeni, kırma, öğütme, toz seçimi, kurutma ve malzeme taşıma olmak üzere beş işlevi birleştirir.Merkezi teknolojik süreç, küçük mesleki alan, düşük yatırım, yüksek verimlilik, enerji tasarrufu ve çevre koruma ile karakterizedir.LM Serisi Dik Valsli Değirmen malzemeleri toz haline getirmek için kullanılır, bu değirmen ile malzeme 80-400 Mesh haline getirilebilir.
|
modeli
|
taşlama çapı
d(mm) |
Rulo çapı
d(mm) |
silindir numarası
(n) |
standart güç
P(kw) |
kapasite
Q(t/saat) |
|
LKCM30.31
|
3.000
|
1.600
|
3
|
1250
|
55~60
|
|
LKCM32.31
|
3.200
|
1.700
|
3
|
1600
|
65~80
|
|
LKCM35.41
|
3.500
|
1800
|
4
|
1800
|
85~100
|
|
LKCM40.41
|
4.000
|
1900
|
4
|
2500
|
115~125
|
|
LKCM43.41
|
4.300
|
2.120
|
4
|
3000
|
135~145
|
|
LKCM46.41
|
4.600
|
2.240
|
4
|
3350
|
150~160
|
|
LKCM48.41
|
4.800
|
2.240
|
4
|
3550
|
170~180
|
|
LKCM50.41
|
5.000
|
2.360
|
4
|
3900
|
190~200
|
|
LKCM53.41
|
5.300
|
2.500
|
4
|
4600
|
210~230
|
|
LKCM56.61
|
5.600
|
2.500
|
| modeli | taşlama çapı NS |
Rulo çapı NS |
silindir numarası | standart güç P |
kapasite Q |
| (mm) | (mm) | (n) | (kW) | (NS) | |
| LKMR22.30 | 2200 | 1400 | 3 | 550 | 70 |
| LKMR26.30 | 2600 | 1600 | 3 | 790 | 100 |
| LKMR28.30 | 2800 | 1750 | 3 | 900 | 115 |
| LKMR30.30 | 3000 | 1700 | 3 | 1000 | 120 |
| LKMR32.30 | 3200 | 1500 | 3 | 1400 | 160 |
| LKMR34.30 | 3400 | 1500 | 3 | 1600 | 180 |
| LKMR36.41 | 3600 | 1600 | 4 | 1800 | 200 |
| LKMR38.41 | 3800 | 1700 | 4 | 1900 | 230 |
| LKMR40.41 | 4000 | 1800 | 4 | 2240 | 260 |
| LKMR43.41 | 4300 | 1900 | 4 | 2500 | 310 |
| LKMR46.41 | 4600 | 2060 | 4 | 3150 | 350 |
| LKMR48.41 | 4800 | 2240 | 4 | 3350 | 390 |
| LKMR50.41 | 5000 | 2360 | 4 | 3500 | 420 |
| LKMR53.41 | 5300 | 2500 | 4 | 3800 | 470 |
| LKMR56.41 | 5600 | 2600 | 4 | 4500 | 540 |
| LKMR59.61 | 5900 | 2600 | 6 | 5000 | 610 |
| LKMR63.61 | 6300 | 2700 | 6 | 6000 | 720 |
| modeli | taşlama çapı | Rulo çapı | silindir numarası | standart güç | kapasite |
| D(mm) | D(mm) | (n) | P(kW) | (NS) | |
| LKMC12.20 | 1200 | 900 | 2 | 110 | 5 |
| LKMC16.20 | 1600 | 1000 | 2 | 250 | 12 |
| LKMC18.20 | 1800 | 1120 | 2 | 330 | 18 |
| LKMC20.30 | 2000 | 1250 | 3 | 430 | 20 |
| LKMC22.30 | 2200 | 1400 | 3 | 590 | 30 |
| LKMC23.30 | 2300 | 1450 | 3 | 640 | 35 |
| LKMC26.30 | 2600 | 1600 | 3 | 810 | 44 |
| LKMC28.30 | 2800 | 1750 | 3 | 1000 | 55 |
| LKMC30.30 | 3000 | 1900 | 3 | 1250 | 65 |
| LKMC35.30 | 3500 | 1900 | 3 | 1400 | 70 |
Cüruf Dikey Değirmen Özellikleri
| modeli | taşlama çapı | Rulo çapı | silindir numarası | güç | kapasite |
| (mm) | (mm) | (n) | (kW) | (NS) | |
| LKMS33.31 | 3200 | 1700 | 3 | 1600 | 50 |
| LKMS35.41 | 3500 | 1800 | 4 | 1800 | 60 |
| LKMS40.41 | 4000 | 1900 | 4 | 2240 | 70 |
| LKMS43.41 | 4300 | 2120 | 4 | 2800 | 90 |
| LKMS46.41 | 4600 | 2240 | 4 | 3150 | 105 |
| LKMS48.41 | 4800 | 2240 | 4 | 3550 | 125 |
| LKMS50.41 | 5000 | 2360 | 4 | 3800 | 140 |
| LKMS53.41 | 5300 | 2500 | 4 | 4200 | 160 |
| LKMS56.61 | 5600 | 2500 | 6 | 5000 | 180 |
Not: değirmen spektral desen karşılaştırması
arıza işleme şeması
Çimento dikey değirmeni sürecindeki kötü çalışma koşulları nedeniyle, dikey öğütme silindirinin aşınması, öğütme diskinin astar plakası, dikey öğütme silindirinin yatak odasının aşınması ve redüktör sızıntısı gibi yaygın sorunlar sıklıkla ortaya çıkar.Dikey yavaş rulo gövdesi ve aşınmaya dayanıklı astar kullanım sürecinde, bir kez göründüğünde, uygun boşluk, ontoloji ve astar aşınması arasında sıcak hava ile birleşecek ve çimento parçacıklarının işbirliği yapması için sürekli olarak temizleyecek ve oluğa yol açacaktır, çarpışma etkisi ontoloji ve astar levhası arasında, kırılma sırasında ciddi, astar çatlaması ve hatta makinenin hasar görmesi, özellikle redüktörün zarar görmesi,Kötü bir olaya neden olmak.Bu tür bir sorun oluştuğunda, genel onarım yönteminin çözülmesi zordur, değiştirme maliyeti yüksektir;Dikey taşlama makaralı rulmanların montaj gereksinimleri katıdır ve rulmanlar genellikle kuru buzda soğutularak monte edilir.Yatak ve yatak odası arasında bir boşluk olduğunda, yatağın normal çalışmasını etkiler, yatak ateşine yol açar, ciddi vakalar yatakta yanma fenomenine yol açar;Dikey değirmende redüktör sızıntısı sadece makinenin görünümünü etkilemekle kalmaz, aynı zamanda yağı israf eder ve ekipmanın bakımında büyük sıkıntılara neden olur.[1]
Yukarıdaki sorunların onarım kaynak işlemi ile onarılması genellikle zordur, dökme demir kaynağı iyi değildir ve parçalara daha ciddi ikincil hasarlar vermek kolaydır, değiştirme maliyeti yüksek ve uzundur.Batılı ülkeler, bu tür sorunları çözmek için çoğunlukla polimer kompozit malzemeler kullanır, aralarında daha yaygın olarak kullanılanı Meijia Wah serisidir.Bu tür bir sorunun onarımında, basınç dayanımı ve iyi plastik deformasyon ve güçlü işleme performansının malzeme özelliği, hızlı, kullanışlı, dayanıklı özelliklerini yansıtır, işletme için çok sayıda değerli üretim kesinti süresi tasarrufu sağlar ve işletmelerin yeni bir bakım öğrenmesini sağlar. teknoloji, yine benzer problemlerde, işletme ilk defa bağımsız olarak çözebilir.
| kalem | tanım |
| raymond değirmeni ile karşılaştırıldığında | yüksek kapasiteli |
| bilyalı değirmen ile karşılaştırıldığında | enerji tasarrufu |
Dikey Maden Değirmeni Serisi
| Modeller ve parametreler | Dikey Maden Değirmeni Serisi | ||||||
| LM130K | LM150K | LM170K | LM190K | LM220K | LM280K | ||
| Plaka çapı (mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2800 | |
| Kapasite (t/saat) | 10-28 | 13-38 | 18-48 | 23-68 | 36-105 | 50-170 | |
| Çıkış inceliği | um | 170-40 | 170-40 | 170-40 | 170-40 | 170-45 | 170-45 |
| ağ | 80-400 | 80-400 | 80-400 | 80-400 | 80-325 | 80-325 | |
| Maksimum besleme boyutu (mm) | <38 | <40 | <42 | <45 | <50 | <50 | |
| Ana motor (kW) | 200 | 280 | 400 | 500 | 800 | 1250 | |
Dikey Kömür Değirmeni Serisi
| Modeller ve parametreler | LM80M | LM110M | LM130M | LM150M | LM170M | LM190M | LM220M | LM240M | LM280M |
| Plaka çapı (mm) | 800 | 1100 | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | 2800 |
| Taşlama silindiri (parça) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
| Kapasite (t/saat) | 3~5 | 5~9 | 10~17 | 16~22 | 20~30 | 26~40 | 35~50 | 50~65 | 60~90 |
| Kömür tozu inceliği (R0.08mm) | %5~20 | %5~20 | %5~20 | %5~20 | %5~20 | %5~20 | %5~20 | %5~20 | %5~20 |
| Maksimum besleme boyutu (mm) | <30 | <30 | <38 | <40 | <42 | <45 | <50 | <50 | <50 |
| Ana motor (kW) | 55 | 110 | 185 | 250 | 315 | 400 | 500 | 710 | 900 |
Dikey Cüruf Değirmeni Serisi
| Modeller ve parametreler | Dikey Cüruf Değirmeni Serisi | ||||||
| LM130N | LM150N | LM170N | LM190N | LM220N | LM280N | ||
| Plaka çapı (mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2800 | |
| Kapasite (t/saat) | 10-28 | 13-38 | 18-48 | 23-68 | 36-105 | 50-170 | |
| Çıkış inceliği | um | 170-40 | 170-40 | 170-40 | 170-40 | 170-45 | 170-45 |
| ağ | 80-400 | 80-400 | 80-400 | 80-400 | 80-325 | 80-325 | |
| Maksimum besleme boyutu (mm) | <38 | <40 | <42 | <45 | <50 | <50 | |
| Ana motor (kW) | 200 | 280 | 400 | 500 | 800 | 1250 | |
Dikey İnce Toz Değirmen Serisi
| Modeller ve parametreler | LM130X-GX | LM150X-GX | LM170X-GX | LM190X-GX | LM220X-GX |
| Plaka çapı (mm) | 1300 | 1500 | 1700 | 1900 | 2200 |
| Taşlama silindiri (parça) | 3 | 3 | 3 | 3 | 3 |
| Maksimum besleme boyutu (mm) | 10 | 20 | 20 | 20 | 20 |
| Çıkış inceliği (D97) | 325~600 ağ | 325~600 ağ | 325~600 ağ | 325~600 ağ | 325~600 ağ |
| Kapasite (t/saat) | 4~12 | 6~14 | 8~20 | 13~26 | 15~30 |
| Toz sınıflandırıcı (kW) | 45 | 55 | 75 | 90 | 110 |
| Ana motor (kW) | 220 | 280 | 400 | 500 | 560 |
Dikey Ön Taşlama Değirmeni Serisi
| Modeller ve parametreler | LM150Y | LM170Y | LM190Y | LM250Y | LM340Y |
| Plaka çapı (mm) | 1500 | 1700 | 1900 | 2500 | 3400 |
| Taşlama silindiri (parça) | 2 | 2 | 2 | 3 | 3 |
| Maksimum besleme boyutu (mm) | 20 | 20 | 20 | 20 | 20 |
| Besleme Kapasitesi (t) | 15~25 | 25~40 | 35~50 | 80~120 | 200~250 |
| Çıkış inceliği 1 (R0.08mm) | ≤15% | ≤15% | ≤15% | ≤15% | ≤15% |
| Çıkış kapasitesi 1 (t/h) | 6~10 | 10~16 | 14~20 | 32~48 | 80~100 |
| Çıkış inceliği 2 (R0.2mm) | ≤5% | ≤5% | ≤5% | ≤5% | ≤5% |
| Çıkış kapasitesi 2 (t/sa) | 9~15 | 15~24 | 21~30 | 48~72 | 120~150 |
| Değirmen çevrimi çıktısı (t/sa) | 60~100 | 100~160 | 140-200 | 320-480 | 800-1000 |
| Ana motor (kW) | 280 | 450 | 560 | 1400 | 2500 |
GX Serisi İnce Dikey Taşlama Değirmeni
| modeli | LM110X-GX | LM130X-GX | LM150X-GX | LM190X-GX | LM220X-GX | |
| Taşlama Silindiri (adet) | 3 | 3 | 3 | 3 | 3 | |
| Döner Tabla Çapı (mm) | 1100 | 1300 | 1500 | 1900 | 2200 | |
| Bitmiş Ürünün İnceliği (ağ) | 400-600 | 400-600 | 400-600 | 400-600 | 400-600 | |
| Taşlama Malzemesinin İnceliği (mm) | <5 | <5 | <10 | <10 | <10 | |
| Taşlama Malzemesinin Boyutu (mm) | 10 | 10 | 20 | 20 | 20 | |
| Öğütücü Malzemenin Nemi (%) | <%3 | <%3 | <%3 | <%3 | <%3 | |
| Kapasite(t/saat) | 3-8 | 4-12 | 6-14 | 13-26 | 15-30 | |
| Ana Motor Motor Gücü (kw) | 160 | 220 | 280 | 500 | 560 | |
| Toz Yoğunlaştırıcı Motor Gücü (kw) | 30 | 45 | 55 | 90 | 110 | |
Y Serisi Ön Taşlama Dikey Taşlama Değirmeni
| modeli | LM150Y(klinker için) | LM190Y(klinker için) | LM250Y(klinker için) | LM340Y(klinker için) | LM150Y(kireçtaşı için) | LM170Y(kireçtaşı için) | LM190Y(kireçtaşı için) | LM250Y(kireçtaşı için) | LM340Y(kireçtaşı için) | |
| Taşlama Silindiri (adet) | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 3 | 3 | |
| Döner Tabla Çapı (mm) | 1500 | 1900 | 2500 | 3400 | 1500 | 1700 | 1900 | 2500 | 3400 | |
CITICIC 1956'da başladı-Çin'deki en büyük madencilik ekipmanı ve çimento ekipmanı üreticileri.CITICIC, proses endüstrilerindeki müşterilere küresel bir teknoloji ve hizmet tedarikçisidir.
Madencilik, İnşaat, Metalurji, Çevre, Güç, Kimya, Denizcilik, Döküm ve Dövme.
CITIC IC, yılda 200.000 tonun üzerinde kaliteli ekipman üretmektedir.Ürünlerimiz arasında öğütme değirmenleri, yıkayıcılar, kırıcılar, fırınlar, soğutucular, vinçler, redüktörler, buhar türbinleri ve kompresörler bulunmaktadır.CITIC IC ayrıca ağır döküm ve dövme parçaların yanı sıra elektrikli/hidrolik kontrol ve yağlama sistemleri de üretmektedir.
Luoyang'daki fabrikamız, 2 milyon metrekaresi kapalı olmak üzere 3 milyon metrekareden fazla alanı kaplamaktadır.1.200'den fazlası mühendis olmak üzere yaklaşık 10.000 çalışandan oluşan toplam bir işgücüne sahiptir.
CITIC IC, yılda 200.000 tonun üzerinde kaliteli ekipman üretmektedir.Ürünlerimiz arasında öğütme değirmenleri, yıkayıcılar, kırıcılar, fırınlar, soğutucular, vinçler, redüktörler, buhar türbinleri ve kompresörler bulunmaktadır.CITIC IC ayrıca ağır döküm ve dövme parçaların yanı sıra elektrik/hidrolik kontrol ve yağlama sistemleri vb. de üretmektedir.
Satış sonrası servis
CITIC Heavy Industries, After Market'teki iş ortağınızdır.
CITICIC şunları sağlayabilir:
1. MÜHENDİSLİK YEDEKLERİ - TASARIM VE İMALAT
2. BÜYÜK HACİMLİ ÇELİK VE DEMİR DÖKÜM TEMELLERİ
3. BÜYÜK MAKİNE MAĞAZASI KAPASİTELERİ
4. EĞİTİM PROGRAMLARI
5. ÖNLEYİCİ BAKIM PROGRAMLARI
6. ÖNLEYİCİ BAKIM HİZMETLERİ
7. KAPSAMLI BAKIM PROGRAMLARI
CITIC'in Saha Servis Mühendisleri, özellikle CITIC marka grubu ürünlerinde eğitilmiştir, ancak diğer OEM markalarının servisini üstlenebilirler.
Teknisyenlerimiz, performansı optimize etmek ve arıza süresini en aza indirmek için ekipmanınızdaki sorunları gidermek için mevcut en gelişmiş teknolojik teşhis ekipmanıyla donatılmıştır.
CITICIC ayrıca tüm sarf malzemeleri ve elektrik/mekanik yedek parça ihtiyaçlarınızı karşılama konusunda kapsamlı bir yeteneğe sahiptir.
CITICIC, tahribatsız muayene, endüstriyel kimyasal analiz, metalografik test ve analiz, mekanik test, numune hazırlama, metre/uzunluk ölçümü, tartı aparatı doğrulaması ve tartı muayenesi gibi gelişmiş test yöntemleri sağlayan profesyonel bir test ve metroloji enstitüsüne sahiptir.Metroloji enstitümüz Çin'de lider bir rol üstlendi.
CITICIC, Almanya, Japonya, ABD, İngiltere ve Belçika gibi uluslararası yerlerden ithal edilen yaklaşık iki yüz tür gelişmiş test ekipmanına, dokuz farklı ölçüm standardına ve yaklaşık yirmi tür birinci sınıf test ekipmanına sahiptir.
