Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| model: | H serisi | Ürün adı: | döner kurutucu |
|---|---|---|---|
| özellik: | düşük sıcaklıkta kurutma | avantaj: | büyük kapasite düşük maliyetli |
| Kapasite (t / s): | 1.9-76 | Kabuk Küpü (m3): | 9-285 |
| Kurulum Eğikliği (%): | 3 ~ 5 | En Yüksek Giriş Hava Sıcaklığı (℃): | 700-800 |
| Ana Motor (kw): | 7.5-160 | Ağırlık (T): | 9-135 |
| Vurgulamak: | 76T / H Döner Hava Kurutucu,1.9T / H Döner Hava Kurutucu,76T / H çimento döner kurutucu |
||
büyük kapasite, düşük tüketim, düşük maliyetli Döner kurutucu, düşük sıcaklıkta kurutma

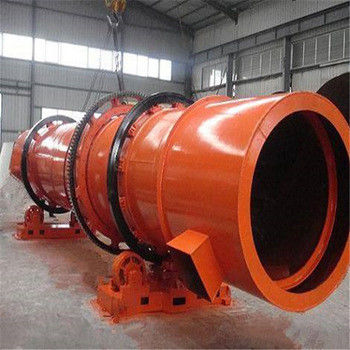

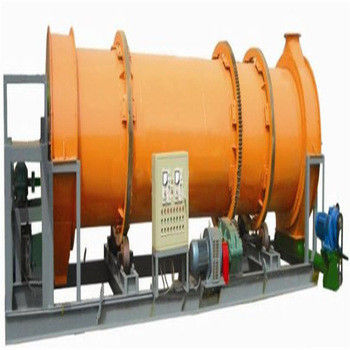

Döner Kurutucu
Döner kurutucu, sert manyetik ferrit tozunu yakmak için kullanılır;çimento, metalurji, kimya endüstrisinde de kullanılabilir.Ekipman, ana fırın ve onun destekleyici transmisyonu, soğutma borusu, yakıt sistemi, elektrik kontrolü, ikinci rüzgar cihazları, egzoz tozu alma cihazı ve ön ısıtma fırını gövdesinden oluşmaktadır.Aşırı sıcaklık alarmı, aşırı yük alarmı, çalışma otomatik sıcaklık kontrolü ve fırın oksijen ayarlanabilir fonksiyonları vardır.
Döner Kurutucu Çalışma prensibi:
Islak malzeme kurutucunun bir ucundan, iç silindir bezinin kopyalama panosu altından girilir, malzeme eşit olarak dağıtılır ve kurutucuda dağıtılır ve kurutma ısı transferini hızlandırmak için sıcak hava akımı (ters akım) ile tam olarak temas eder ve kütle aktarımı itici gücü.Kurutma işlemi sırasında, fotokopi panosundaki malzeme ve rolün eğimi ile sıcak gaz akımı, bitmiş ürünleri boşaltmak için yıldız benzeri başka bir bölüme hareketi düzenleyebilir.
Döner Kurutucu Uygulamaları:
1. Kuru kimya, madencilik, metalurji ve diğer endüstrilerin büyük parçacıklarına önemli malzemelerden daha fazla uygulanır.
Mesela: cevher, yüksek fırın cürufu, kömür, metal tozu, fosfat, amonyum sülfat.
2. Tozun özel gereksinimleri vardır: Köpükleme maddesi, tortu kalıntısı, çökeltilmiş kalsiyum karbonat, aktif kil, manyetik toz, grafit, posalar.
Özellik:
Düşük sıcaklıkta kurutmayı gerektirir ve büyük miktarlarda sürekli kuru malzeme gerektirir.
Döner kurutucu, yüksek derecede mekanizasyona, büyük üretim kapasitesine sahiptir.
Silindirin içinden akışkan direnç küçüktür, tüketim fonksiyonu düşüktür.
Malzeme özelliklerine güçlü uyarlanabilirlik.
Kararlı çalışma, düşük işletme maliyetleri ve iyi kurutulmuş ürün homojenliği.
H serisi döner kurutucu
| Spec./m (Çap × Uzunluk) |
Kabuk Küpü (m3) |
Kapasite (t / h) |
Kurulum Eğiklik (%) |
En Yüksek Giriş Hava sıcaklığı (℃) |
Ana Motor (kw) |
Ağırlık (t) |
| Φ1.2 × 8.0 | 9.0 | 1.9 ～ 2.4 | 3 ～ 5 | 700 ～ 800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2.4 ～ 3.0 | 3 ～ 5 | 700 ～ 800 | 7.5 | 11 |
| Φ1.5 × 12 | 21.2 | 4,5 ～ 5,7 | 3 ～ 5 | 700 ～ 800 | 15 | 18.5 |
| Φ1.5 × 14 | 24.7 | 5,3 ～ 6,6 | 3 ～ 5 | 700 ～ 800 | 15 | 19.7 |
| Φ1.5 × 15 | 26.5 | 5,7 ～ 7,1 | 3 ～ 5 | 700 ～ 800 | 15 | 20.5 |
| Φ1.8 × 12 | 30.5 | 6.5 ～ 8.1 | 3 ～ 5 | 700 ～ 800 | 18.5 | 21.5 |
| Φ1.8 × 14 | 35.6 | 7.6 ～ 9.5 | 3 ～ 5 | 700 ～ 800 | 18.5 | 23 |
| Φ2.2 × 12 | 45.6 | 9,7 ～ 12,2 | 3 ～ 5 | 700 ～ 800 | 22 | 33.5 |
| Φ2.2 × 14 | 53.2 | 11,4 ～ 14,2 | 3 ～ 5 | 700 ～ 800 | 22 | 36 |
| Φ2.2 × 16 | 60.8 | 13.0 ～ 16.2 | 3 ～ 5 | 700 ～ 800 | 22 | 38 |
| Φ2.4 × 14 | 63.3 | 13,5 ～ 16,9 | 3 ～ 5 | 700 ～ 800 | 37 | 45 |
| Φ2.4 × 18 | 81.4 | 17,4 ～ 21,7 | 3 ～ 5 | 700 ～ 800 | 37 | 49 |
| Φ2.4 × 20 | 90.4 | 19,3 ～ 24,1 | 3 ～ 5 | 700 ～ 800 | 45 | 54 |
| Φ2.4 × 22 | 99.5 | 21,2 ～ 26,5 | 3 ～ 5 | 700 ～ 800 | 45 | 58 |
| Φ2.6 × 24 | 127.4 | 27,2 ～ 34,0 | 3 ～ 5 | 700 ～ 800 | 55 | 73 |
| Φ3.0 × 20 | 141.3 | 30.1 ～ 37.7 | 3 ～ 5 | 700 ～ 800 | 75 | 85 |
| Φ3.0 × 25 | 176.6 | 37.7 ～ 47.1 | 3 ～ 5 | 700 ～ 800 | 75 | 95 |
| Φ3.2 × 25 | 201 | 42.9 ～ 53.6 | 3 ～ 5 | 700 ～ 800 | 90 | 110 |
| Φ3.6 × 28 | 285 | 60,8 ～ 76,0 | 3 ～ 5 | 700 ～ 800 | 160 | 135 |
Dolaylı ısı Döner Kurutucu
| Öğe Silindir Çapı × Silindir Uzunluğu |
İç Dia.Dış Silindirin (mm) |
İç Dia.İç Silindir Sayısı (mm) |
Silindir Uzunluğu (m) |
Silindir Hacmi (m3) |
Silindir Eğimi | Kaldırma Panosu Tipi | En Yüksek Emme Havası Sıcaklığı (℃) |
Boyutlar (m) |
| Φ1.5 × 15m Φ1.5 × 17m Φ1,5 × 19 m |
1500 | 500 | 15 17 19 |
20.27 22.97 25.68 |
% 3-5 | Kaldırma Tipi | 850 | 16,2 × 2,7 × 2,7 18,2 × 2,7 × 2,7 20,0 × 2,9 × 2,9 |
| Φ1.8 × 21m Φ1.8 × 23m Φ1,8 × 25 m |
1800 | 650 | 21 23 25 |
35.91 39.33 42.75 |
% 3-5 | Kaldırma Tipi | 850 | 22,5 × 2,7 × 2,7 24,5 × 2,9 × 2,9 26,5 × 2,9 × 2,9 |
| Φ2.2 × 21m Φ2.2 × 23m Φ2.2 × 25m |
2200 | 800 | 21 23 25 |
58.10 63.61 69.15 |
% 3-5 | Kaldırma Tipi | 850 | ——— |
İlgili kişi: Mr. David
Tel: 86-18637916126
