Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | AG değirmen | Uygulanabilir Endüstriler: | Üretim Tesisi, İnşaat işleri, Enerji ve Madencilik |
|---|---|---|---|
| Şart: | Yeni | Motor tipi: | Alternatif akım motoru |
| Kapasite(t/saat): | 50 -1000tph | Boyut (U * G * Y): | 2.4x1.2~13x4.0m |
| Ağırlık: | AG değirmen | Garanti: | 1 yıl |
| Silindir Çapı (mm): | 4000-12200 | Silindir uzunluğu (mm): | 1600-11000 |
| Etkin silindir hacmi (m3): | 19-1246 | Liman: | QingDao, Şanghay, TianJian |
| Vurgulamak: | ac motor otojen öğütme değirmeni,1000tph otojen öğütme değirmeni,4000mm otojen öğütme değirmeni |
||

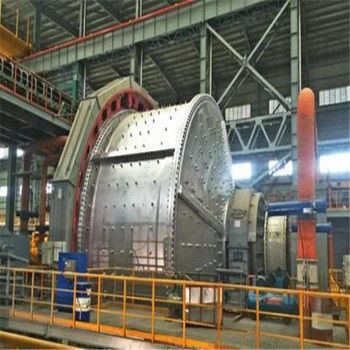

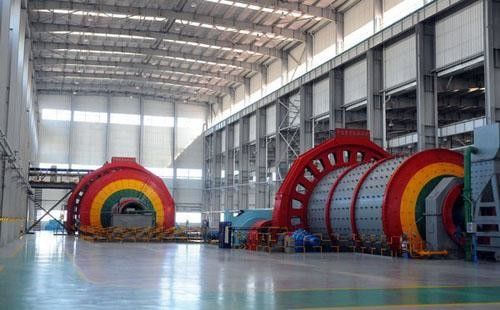

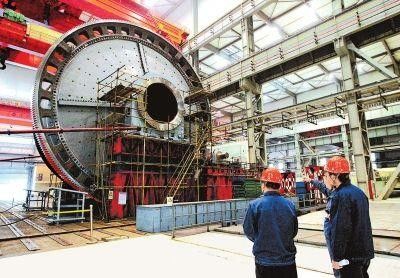

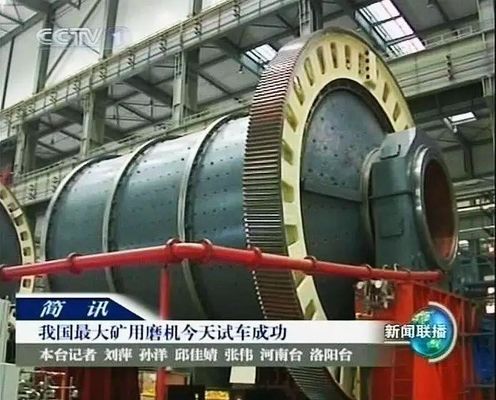

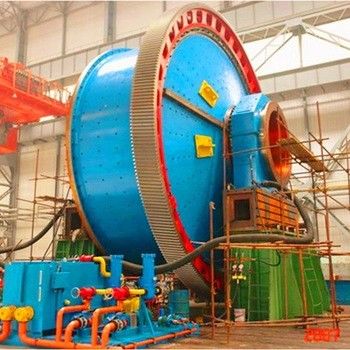

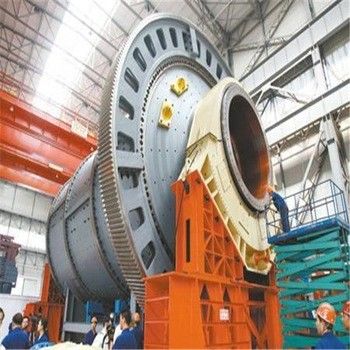

CITIC IC, 12m altı otojen değirmenler (AG Mill) ve yarı otojen değirmenler (SAG Mill) üretebilmektedir. Otojen / yarı otomatik değirmenler ( AG Mill&SAG Mill ) maden dışı kaya veya birincil kırıcı boşaltımını öğütmek için kullanılmaktadır. özellikle orta sert ve altı değerli muntazam gömülü kaba taneli mineraller ve kayalar.
| Silindir çapı (mm) | Silindir uzunluğu (mm) | Etkin silindir hacmi (m3) | Maks.top yükleme kapasitesi (t) | Döndürme hızı (r/dak) | Ana motor gücü (kw) |
| 4000 | 1600-3600 | 19-42 | 13-29 | 16.2 | 310-710 |
| 4500 | 1800-4100 | 27-61 | 19-43 | 15.3 | 470-110 |
| 5000 | 2000-4500 | 38-83 | 27-58 | 14.5 | 700-1500 |
| 5500 | 2200-5000 | 51-112 | 36-78 | 13.8 | 960-2200 |
| 6100 | 2400-5500 | 69-152 | 48-106 | 13.1 | 1400-3100 |
| 6700 | 2700-6000 | 93-201 | 65-140 | 12.5 | 2000-4300 |
| 7300 | 2900-6600 | 120-264 | 84-184 | 12 | 2600-5900 |
| 8000 | 3200-7200 | 160-347 | 112-242 | 11.4 | 3600-8100 |
| 8600 | 3400-7700 | 197-429 | 137-299 | 11 | 4600-10000 |
| 9200 | 3700-8300 | 246-530 | 172-370 | 10.7 | 5900-13000 |
| 9800 | 3900-8800 | 296-640 | 206-446 | 10.3 | 7300-16000 |
| 10400 | 4200-9400 | 359-770 | 250-537 | 10 | 9100-20000 |
| 11000 | 4400-9900 | 422-909 | 294-634 | 9.8 | 11000-25000 |
| 11600 | 4600-10400 | 492-1064 | 343-742 | 9.5 | 13000-30000 |
| 12200 | 4900-11000 | 580-1246 | 405-869 | 9.2 | 16000-36000 |
Otojen öğütme, cevherin kendisi öğütme ortamı olduğu için öğütme ortamı içermez.
CITIC otojen / yarı otojen değirmenleri, maden dışı kaya veya birincil kırıcı tahliyesini öğütmek için kullanılır.
Bu değirmene besleme boyutu, pratik olarak taşınabilen ve değirmene sokulabilen maksimum boyutla sınırlıdır.
Değirmen ürünü ya işlemeye hazır bitmiş boyuttur ya da bir bilyalı değirmen, çakıl değirmeni veya bir VERTIMILLTM'de nihai öğütmeye hazır bir hemen boyuttur.
Islak öğütme, yüzde 50 ila 80 katı madde içeren bir bulamaç içinde gerçekleştirilir.AG/SAG değirmenleri, iki veya üç aşamalı kırma ve eleme, bir çubuk değirmen ve bir bilyalı değirmen çalışmalarının bir kısmı veya tamamı ile aynı boyut küçültme işini gerçekleştirebilir.Mevcut değirmen boyutlarının çeşitliliği nedeniyle, AG/SAG frezeleme genellikle gerçekleştirilebilir
Taşlama Devresi Tasarımı
AG/SAG frezeleme, çeşitli akış şemaları ile gerçekleştirilebilir.Cevher testi sırasında optimum akış şeması oluşturulmalıdır.
Ortak akış şemaları şunları içerir:
CITIC'in proses mühendisleri, devreye alma, çalıştırma ve optimizasyonun yanı sıra devre ve devre kontrol tasarımında size yardımcı olma fırsatını memnuniyetle karşılar.
değirmen fabrikasının.
CITIC AG Mills&SAG Değirmen Özelliği
* Silindirik değirmen, çok noktalı ağ ile sürüş tipi kenar sürme, merkez sürme, kenar sürme, vb. benimser;asenkron motor +redüktör +pinyon ve dişli ile senkron motor +
hava kavraması + pinyon ve dişli.
* Genellikle her iki uçta statik-dinamik basınç yatağı ile desteklenir.Tam kapalı kendinden hizalı 120º salınımlı külbütör yatağı kullanılmaktadır.Ayrıca tek veya çift kaydırmalı statik-dinamik rulmanlar da kullanılabilir.Burç NC makinesi tarafından yapılır.
* Büyük açık dişli, AGMA standardı kullanılarak tasarlanmıştır, Güvenilir şekilde sızdırmaz dişli muhafazası ve gres otomatik püskürtme yağlama sistemi ile donatılmıştır.
Kabuk, bir değirmenin önemli bir parçasıdır.Güvenilir çalışmayı sağlamak için bilgisayar ile sonlu elemanlar analizi yapın;
* Kabuk otomatik olarak kaynaklanır, ultrasonik olarak denetlenir, tamamen tavlanır ve büyük özel takım tezgahları tarafından tek bir aynada işlenir;statik-dinamik bağlantı parçalarında, yağ ve bulamaç sızıntısını önlemek için besleme ve boşaltma hunisi, muylu vb. gibi özel conta vardır;
* Astar, firmamız tarafından özel olarak ısıl işlem görmüş, yüksek sertlikte ve uzun ömürlü, aşınmaya dayanıklı malzemeden yapılmıştır.Ayrıca diğer aşınmaya dayanıklı döküm veya kauçuk astar kullanılabilir;
* Orta ve büyük değirmen için yavaş hız sürücüsü vardır;
* Yüksek ve düşük basınçlı yağlama istasyonu, orta ve büyük değirmen için donatılmıştır;
* Kontrol ve koruma sistemi PLC ile kontrol edilmektedir.
Yarı Otojen Değirmen (SAG Değirmen) açıklaması:
Yarı otojen öğütme değirmeni veya SAG değirmeni olarak da adlandırılan bu yarı otojen değirmen, esas olarak kimya endüstrisi, madencilik alanı, metalurji endüstrisi, yapı malzemesi sektörü ve benzeri gibi farklı alanlarda cevherleri ve diğer partikül maddeleri öğütmek için kullanılır.
Doğası gereği otojen bir değirmendir, ancak tıpkı bir bilyalı değirmende olduğu gibi öğütülmesine yardımcı olmak için öğütme bilyeleri kullanır.Ve esas olarak öğütmenin ilk aşamasında kullanılır.Bilyalı değirmen ile karşılaştırıldığında, daha büyük çapı ve daha kısa uzunluğu ile karakterize edilir.İçerideki malzemeleri, değirmenin içinde ve çevresinde kaldırmak için kaldırma plakaları ile kaplanmıştır, burada daha sonra plakalardan cevherlerin geri kalanına düşer.Altın, bakır, kurşun, çinko, alümina, nikel, platin vb. işlemek için yaygın olarak kullanılır.
AG (Otojen) / SAG (Yarı Otojen) Öğütme Değirmenleri
Otojen (AG) ve Yarı Otojen (SAG) öğütme değirmenleri, son yıllarda büyük mineral işleme operasyonlarında artan bir uygulama gördü.Öğütme yardımcıları olmadan ufalamanın (boyut küçültme) gerçekleştiği döner/tamburlu değirmenlerdir.Uzunluklarına göre büyük çaplı bir silindirden (tipik olarak 2 veya 2.5 ila 1) oluşan bu değirmenler, öğütme ortamı olarak büyük cevher topakları kullanır.Otojen değirmenler cevheri yalnızca öğütme ortamları olarak kullanırlar, ancak cevherin sertliği ve aşındırıcılığı tam AG öğütmeye uygun değilse, boyut küçültmeye yardımcı olmak için küçük bir çelik bilye yükü (%6 ila 15) eklenir.Bu, Yarı Otojen (SAG) değirmen olarak bilinir.AG/SAG değirmenleri, darbe, aşınma ve aşınma kuvvetlerinin bir kombinasyonu ile boyut küçültme sağlar.Cevher, değirmenin bir tarafından süpürülür ve belirli bir noktada yükün ucuna (değirmenin alt kısmına) çarpmak için geri düşer.Yükün gövdesindeki cevher parçacıkları farklı yüksekliklere hareket ederken kayar ve yıpratma ve aşınma kuvvetlerine maruz kalır.AG/SAG değirmenlerinin iç astarı çelik veya kauçuk astarlardan oluşur ve kaldırma çubukları ile donatılmıştır.
AG/SAG değirmenleri, popülaritesini açıklayan normalde birden fazla kırma, eleme ve öğütme yöntemi aşamasını içeren aynı boyut küçültme işini gerçekleştirebilir.Genellikle ürün, bir bilyalı değirmende veya çakıl değirmeninde bitmiş boyutta veya son öğütmeye hazır olabilir.Besleme boyutları pratik olarak taşınabileceklerle sınırlı olarak, maden dışı kaya veya birincil kırıcı ürünlerini öğütebilirler.Ek olarak, pahalı topların veya çubukların azaltılması veya ortadan kaldırılmasıyla çalıştırılmaları daha az maliyetli olabilir.
