Çimento madencilik endüstrisi halka makineleri

Üç farklı tasarımda devre dişlileri sunuyoruz.

Çelik işleme malzemeleri
- sahte yüzük
- Rulo tabakası

Çelişmiş çelik

Düktil (Kodular) dökme demir

Üretimli dişliler geçmişte daha yaygın hale geldi ve dövme çelik dişli halı malzemeleri ve elektro kaynaklı gövde yapısı ile inşa edildi.Yüzükler yüksek dayanıklılıklı alaşımlı çelikten yapılmış.Yüzüklerin kaba işlenmesinden sonra, mekanik özelliklerini ve dolayısıyla ilgili performanslarını iyileştirmek için sertleştirme ve ısıtma ısıtma işlemleri gerçekleştiriyoruz.

Üretilen çevre dişlilerinin avantajları

Sahte malzeme yapısı dahil olma riskini dışlar.

Gaz delikleri, mikro küçülme, iğne delikleri, sıcak yırtıklar, kum ve slag dahilleri gibi yapı kusurları önlenir.Dişli alanların öğütülmesi gerekmez..

Üretim prosedürü, desen ve yükselticilerin gerekliliğini dışlar.

Kenar malzemesi, alt yapı için kullanılan malzemeden (örneğin ağ, gusset) daha yüksek sertliğe ve daha yüksek dayanıklılığa sahiptir

Bu özellikler teslimat sürelerini ve maliyetleri azaltacak.

Bu, mevcut dişli yelkeninin hasar gördüğü acil bir durumda özellikle faydalıdır

Özellikleri

Dış dişler
En yüksek çap: 16000 mm
Dişli yüzün genişliği: 1700 mm
Maksimum modül: 45 adet
Maksimum modül: 65 dişli sonlandırma kesicisi

İç dişler
En fazla çapı: 6500 mm
Maksimum modül: 25.4
Dişli yüzün genişliği: 400 mm

Başvurular
Çember dişlilerimiz çimento ve maden endüstrilerinde kullanılır:
• Çeşitli yatay değirmen türleri
• Döner kurutma makineleri
• Döner fırınlar
• Diğer tüm büyük dişli halkaları

Büyük bir halka için teknik gereksinimler:
1) normalleştirme yüzey sertleştirme tedavisinden önce önceden tedavi edilir, sertlik HB210 ~ 250 olmalıdır; mekanik performans son dayanıklılık Rb 690MPa, verim gerginliği Rs 490MPa, uzatma D5 11%,alanın azaltılması W % 25, darbe sertliği Ak 30J; dişler indüksiyon sertliği, sertlik HRC50 ~ 55; etkili sertleştirilmiş katman derinliği 3 ~ 5mm.
2) genel ultrasonik hata tespiti, iç kalitesi GB7233-87 standart gereksinimleri iki gereksinim karşılaması gerekir; diş ve filet manyetik parçacık denetimi,Kalite iki gereksinimle uyumlu olmalıdır GB/T9444-88 standartları.
3) Not: döküm yuvarlak değildir R5 ~ R10.
4) Her iki ucunda diş çubuğu ve 1 45b.5) yüksek dayanıklılıklı vidalarla yapılmış tam bir halka kenarında her bir halka bağlantısının iki buçuk halka dişli diş genişliği ile,Diş yüzeyi ile birlikte alt merkezinde olmalıdır.
2 büyük halkalardaki takımların üretim süreci
2.1 kaba
Çelik döküm boşluğu, GB11352-89 standardına göre çalışan ZTIC Heavy Forging tesisi tarafından sağlanır.Döşeme dökümleriÇizimler ve çelik boşluk için teknik gereksinimler tarafından denetim ve kabul sırasında
Kabul edildikten sonra verilen JB/T6402-92 standartlarına göre çekler
İndirme prosedürü.
2.2 kaba
Çizim ve kalmak izni, hizalama, bağlantı, hem daire içinde hem de dışında işleme, yüz frezeleme, sondaj ve diğer işlemleri birleştirerek kesilir.
2.3 Araştırma yaralanması
Genel ultrasonik hata tespiti, iç kalitesi GB7233-87 standartlarının iki gerekliliğini karşılamalıdır.
2.4 Ön işlemeyi normalleştirmek
Yarım halka çiftleri normalleştirme ve temperleme işlemi, daha sonraki yüzey sertleştirme için iyi bir organizasyon sağlar; sıvı işleminden sonra yarı halka dişli incelemesinin deformasyon çizimlerini basın.
2.5 İşleme
İlk iki buçuk yüzük, yüzüğü bir bütün olarak birbirine bağlayan yüksek dayanıklı vidalarla yapılır.ve sonra çizim ve işleme frezeleme süreci gereksinimleri.
2.6 İşleme stresinin ortadan kaldırılması
Stresin ortadan kalkması için tüm yüzük kızarmış.
2.7 Toplam halka yüzeyinin sertleşmesi
IF alveolar diş yüzeyi boyunca indüksiyon sertleştirme, sertlik HRC50 ~ 55, etkili sertleştirilmiş katman derinliği 3 ~ 5mm.
2.8 Son denetim
Birincisi, algılama frekansı söndürme, sertlik kalınlaştırıldıktan sonra halka dişli cogging çizimlerin gereksinimlerini karşılar.en büyük dış çapının büyüklüğü D6944 deformasyon 3mm olarak tespit etmek içinÜçüncüsü, diş ve filet manyetik parçacık denetimi, kalite iki gereksinim karşılamalıdır GB/T9444-88 standart gereksinimleri; Son olarak,Çizimlere ve nihai denetim için teknik gerekliliklere göre.

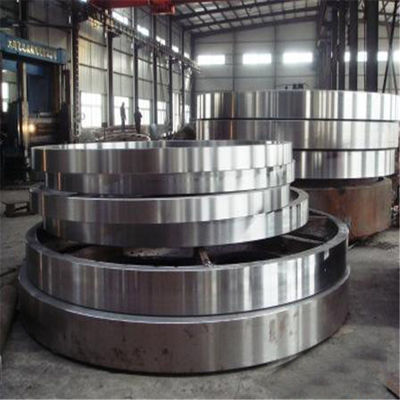

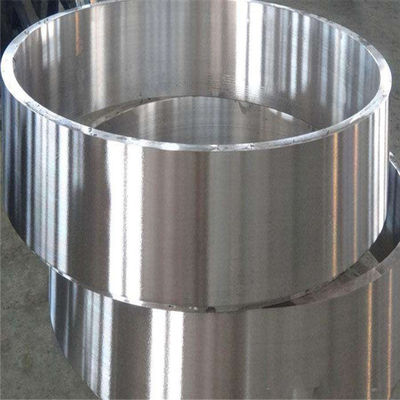

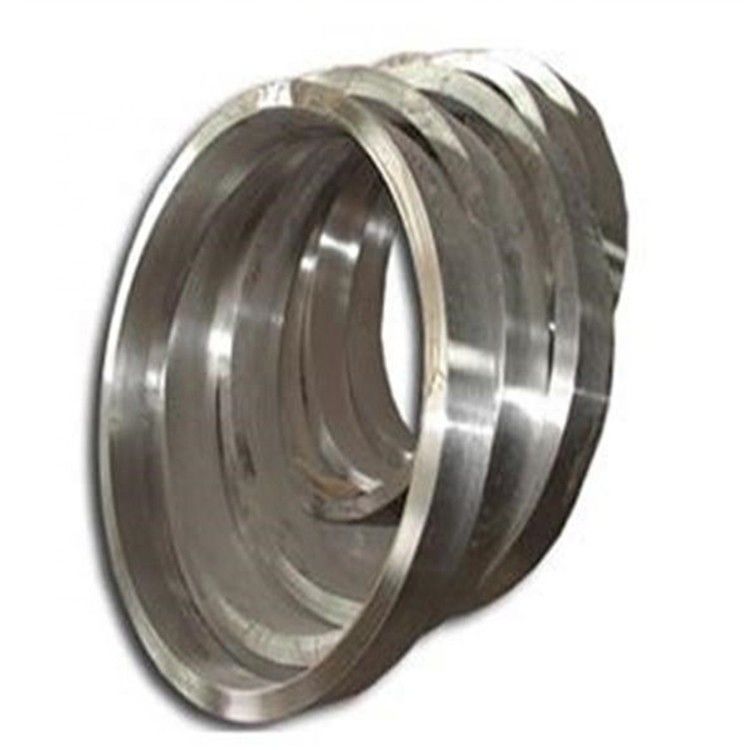

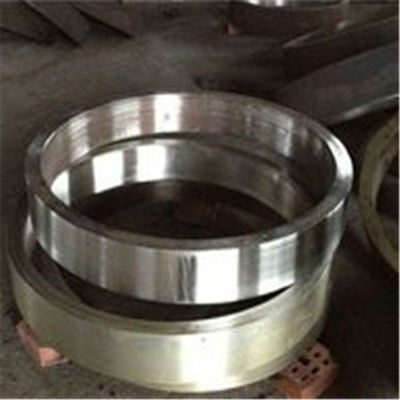

döküm ve dövme ürünlerinin sergisi

Atma ve Kalıplama

Sık Sorulan Sorular

S: Luoyang Zhongtai Industries Co., Ltd'ye neden inanıyoruz?
A: 1. 30 yıldan fazla deneyim.
2Madencilik makineleri, inşaat makineleri, makine dökümleri ve dövme parçalarının önde gelen profesyonel tedarikçisiyiz.
3Tüm ürünler ISO9901:2000 kalite yönetim sertifikası ve CE, ROHS sertifikalarını elde etti.

S: Teslimat süresi:
A: Parçaların teslim süresi 1-2 ay, makineler 2-3 ay.

S:Ödeme şartları:
A: Ödeme türünü kabul ediyoruz: T/T, L/C, Western union, Nakit.
Sözleşme imzalanırken %30 teminat, nakliye öncesi ödeme.

S: Kalite garantisi?
A: Garanti süresi: ana makine için bir yıl. Eğer bir sorun varsa, teknik tavsiyede bulunacağız ve derhal bir çözüm bulacağız.Kullanıcılar için uzun süreli tedarik için yüksek kaliteli parçaları garanti ediyoruz..

S: Satış sonrası hizmet?
A: Son kullanıcının gereksinimleri varsa, makineler için teknik rehberlik ve parça bakımı sağlayabiliriz.
