Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Durum: | Yeni | Adı: | Pinyon Dişliler |
---|---|---|---|
Malzeme: | Çelik, Dökme demir, Pirinç | Diş sayısı: | Sustom |
Basınç açısı: | 15° - 25° | Model: | düz pinyon, helisel pinyon, konik pinyon |
Garanti: | 1 yıl | Kurşun zamanı: | 2~3 ay |

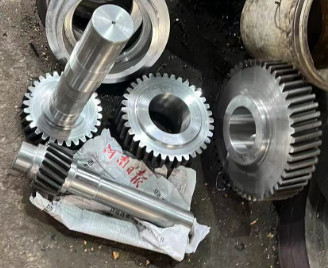

Düğme Redüktörü Düğme Kutusu Alaşımlı Çelik dökme ve dövme Pinion Düğme
1.Redüksiyon çubuğuTip:
Redüksiyon piniyonunun yaygın türleri şunlardır:
(1) düz pinin: rak ve pinin eksenle paralel ve diş yüzeyi doğrusaldır, bu da yüksek hızlı yavaşlama aktarımı için uygundur.
(2) spiral pinin: raf ve pinin eksenle belirli bir açıda, diş yüzeyi eğimlidir ve pürüzsüz nakil özelliklerine sahiptir,düşük gürültü ve yüksek titreşim gereksinimleri olan uygulamalar için uygundur.
(3) konik çubuk: çubuk rafı ve eksen bir noktada kesişiyor, diş yüzeyi konik şekildedir, dönüş ekseninin paralel olmadığını aktarmak için uygundur.
Düğme Redüktörü Düğme Kutusu Alaşımlı Çelik dökme ve dövme Pinion Düğme
Düğme Redüktörü Düğme Kutusu Alaşımlı Çelik dökme ve dövme Pinion Düğme
2.RedüktörPinin malzemesi:
Genel olarak kullanılan redüksiyon piñonu malzemeleri şunlardır:
(1) Çelik: Yüksek dayanıklılık, sertlik ve aşınma direnci, yüksek yük ve yüksek hızlı aktarma sistemi için uygundur.
20CrMnTi (Çin standardı), 8620 (ABD standardı)
40Cr (Çin standardı), 5140 (ABD standardı)
42CrMo (Çin standardı), 4140 (Amerikan standardı)
(2) dökme demir: yüksek darbe direnci ve gürültü emici kapasitesi, düşük hız ve orta yük uygulamaları için uygundur.
HT200 (Çin standardı), FC200 (Japonya standardı)
HT250 (Çin standardı), FC250 (Japonya standardı)
(3) Bakır: iyi korozyon direnci ve düşük gürültü özellikleri, yüksek hassasiyet gereksinimleri ve düşük hızlı aktarma sistemi için uygundur.
H62 (Çin standardı), C28000 (ABD standardı)
H68 (Çin standardı), C26200 (ABD standardı)
Düğme Redüktörü Düğme Kutusu Alaşımlı Çelik dökme ve dövme Pinion Düğme
3.RedüktörPinion parametre tablosu:
Aşağıda, doğru tekerleğin tasarımı ve seçimi için ortak tekerleğin parametrelerinin sayısal aralıkları verilmiştir:
Parametreler | Açıklama | Referans Değeri |
Modül | Çekirdek ve çarkın boyut parametreleri | 1.0 mm - 2.0 mm |
Diş sayısı | Pininin diş sayısı | 15 - 30 |
Basınç açısı | Basınç, aletin açıldığı açı | 15° - 25° |
Diş genişliği | Pinion rafının genişliği | 10 mm - 15 mm |
Normal yer değiştirme | Bir dişli çalıştırıldığında eksenel hareket miktarı | 0.1 mm - 0.5 mm |
Spiral açısı | Bevel Bir pinin açısı | 20° - 40° |
Sertlik | Pinin yüzey sertliği | HRC 40 - HRC 50 |
Diş yüzeyinin kabalığı | Pinin diş yüzeyinin kabalığı | Ra 1,2 μm - Ra 2,0 μm |
Gerçek gereksinimlere ve tasarım standartlarına göre parametre aralığı içinde uygun değeri seçerek,Redüksiyon çubuğunun aktarım verimliliği ve güvenilirliği sağlanabilir.
Düğme Redüktörü Düğme Kutusu Alaşımlı Çelik dökme ve dövme Pinion Düğme
Şirketimizin güçlü bilimsel araştırma yeteneğine ve üretim ve satış yeteneğine bağlı olarak, Luoyang madencilik makine endüstrisi kümesi bölgesinde gelişmiş ve olgun üretim teknolojisine güvenerek,Ulusal madencilik alanındaki kilit projeler için teknik hizmetler ve tam ekipmanlar sağlamak için yurtdışında ve yurtdışında büyük tanınmış işletmelerle işbirliği yaptık., metalürji, inşaat malzemeleri, kaldırma, elektrik enerjisi, demirsiz metaller, çevre koruması, kimyasal endüstri, petrol ve diğer endüstriler.Yenilikçi teknolojiye güvenmek, yeni ürünler ve mükemmel satış sonrası hizmet, şirket gittikçe daha fazla yerli ve yabancı müşterilerin güvenini ve desteğini kazandı.
Düğme Redüktörü Düğme Kutusu Alaşımlı Çelik dökme ve dövme Pinion Düğme
